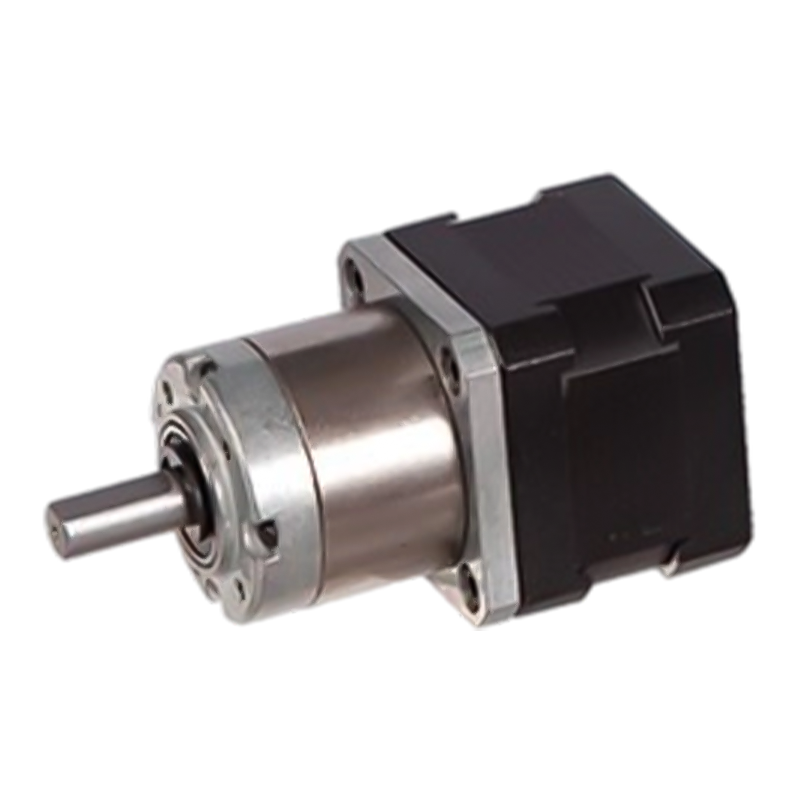

Motor pas cu angrenaj planetar 36JXES60K/42STH 12v/24v

Motor pas cu angrenaj planetar 36JXES60K/42STH 12v/24v

36JXES60K/42STH poate fi selectat în inelul interior din două materiale: pulbere metalică (modelul 36JXF60K), metal (modelul 36JXE60K), suportând mediul de dublă tensiune 12v/24v, sarcină radială maximă admisă ≤50N.
Structura angrenajului planetar face ca sarcina să fie distribuită uniform pe fiecare roată planetară, reducând forța pe un singur angrenaj, reducând vibrațiile și zgomotul. În același timp, caracteristicile de funcționare ale motorului pas cu pas sunt, de asemenea, relativ stabile, iar performanța de ieșire poate fi menținută relativ stabilă la diferite sarcini și viteze. Prin urmare, motorul pas cu decelerare planetară are o stabilitate bună în timpul funcționării și poate oferi o putere de ieșire lină.

  • Motor pas cu angrenaj planetar 36JXES60K/42STH 12v/24v

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

Cutie de viteze standard de 36 mm,

Interval de sarcină permis: 1.8N.m~6.0N.m

Motor pas cu angrenaj planetar (Material angrenaj inel: metal și metal pulbere)

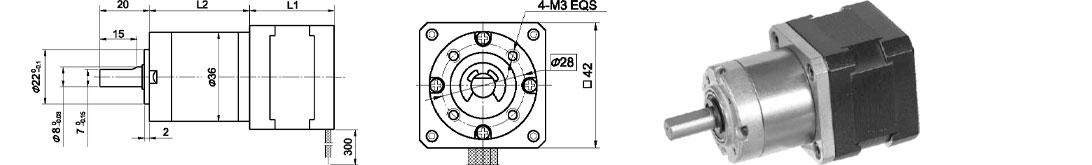

Dimensiuni

Rotul dinţat poate fi selectat din cele două materiale: pulbere metalică (Tip:36JXF60K), metal (Tip:36JXE60K)

Cutie de viteze planetară

Material inel

Tip E: Metal Tip F: Pulbere metalică

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (10 mm de la flanșă)

≤50N

Max. sarcina axială pe arbore

≤30N

Joc radial al arborelui (lângă flanșă)

≤0,07 mm

Joc axial al arborelui

≤0,3 mm

Reactie la gol

≤1,5°

Date tehnice

Specificații motor pas cu pas 42STH hibrid

Model nr.

Tensiune nominală

Curent/Fază

Rezistență/Fază

Inductanță/Fază

Holding Torgue

# de clienți potențiali

Inerția rotorului

Greutate

Lungimea L1

Max. Raportul de transmisie

Un singur arbore

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Specificații cutiei de viteze planetare 36JXES60K

Raport de reducere

3.71

5.18

14

19

27

51

71

100

139

Numărul trenurilor de viteze

1

2

3

Lungime (L2) mm

27

34.1

41

Max. cuplul nominal kg. cm

6

24

50

Cuplu admisibil de scurtă durată kg.cm

20

70

150

Eficiență %

0.9

0.81

0.73

Greutate g

195

210

290

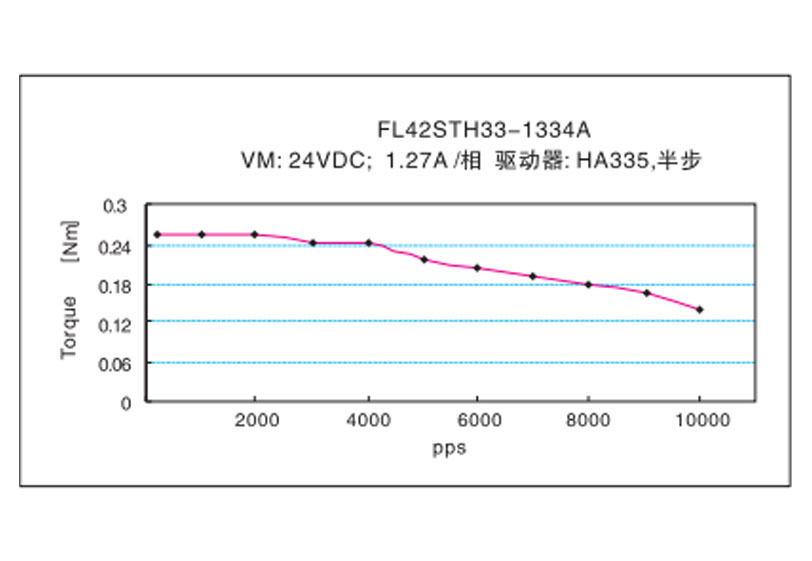

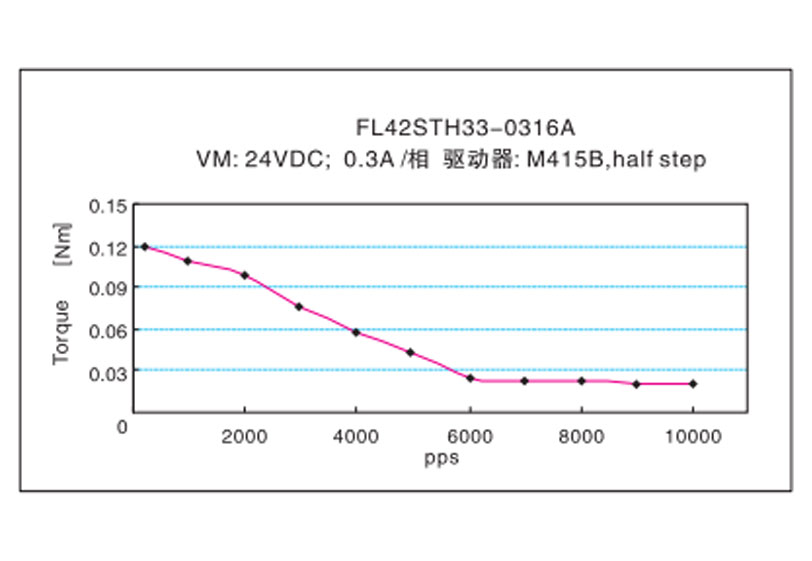

Caracteristici frecvență-cuplu
