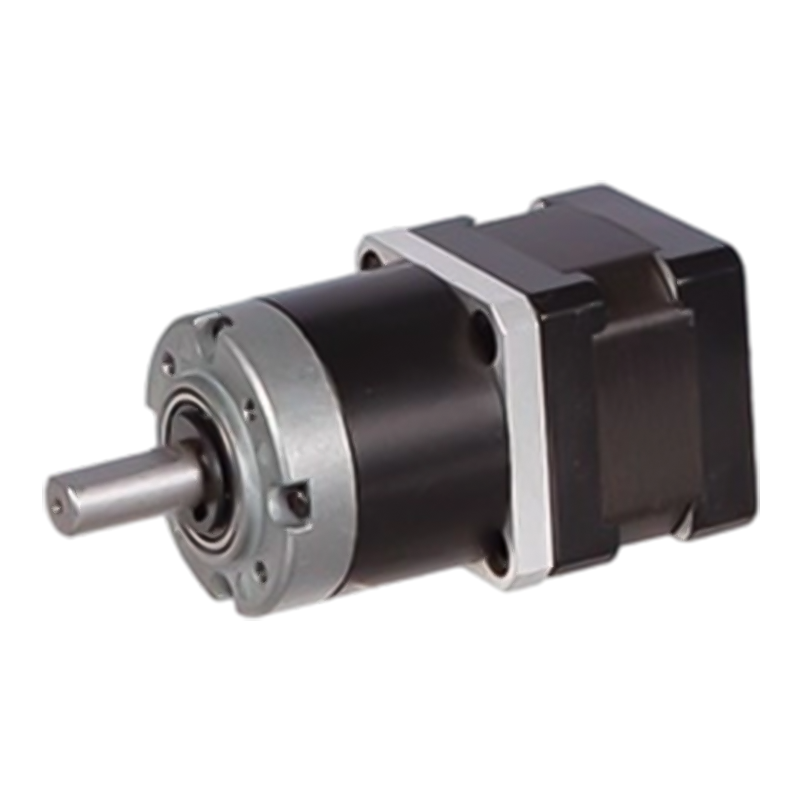

36JXES60K/35STH Motor pas cu angrenaj planetar de 36 mm

36JXES60K/35STH Motor pas cu angrenaj planetar de 36 mm

36JXES60K/35STH este un motor angrenaj hibrid stea cu un material inel interior din metal și metal pulbere, cu un diametru exterior de 36 mm, care poate fi selectat între inelele interioare din două materiale: metal pulbere (Model 36JXF60K) și metal (Model 36JXE60K).
Transmisia cu angrenaje adoptă modul de angrenare internă, iar pierderea de frecare prin angrenare între roata planetei, roata solară și inelul dinților este mică. Eficiența sa de transmisie este de obicei între 90% și 95%, ceea ce poate transfera mai eficient energia mecanică a motorului pas cu pas la capătul de sarcină și poate reduce pierderea de energie decât alte metode de transmisie prin decelerare, cum ar fi angrenajul melcat și antrenamentul melcat.

  • 36JXES60K/35STH Motor pas cu angrenaj planetar de 36 mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Cutie de viteze standard de 36 mm,

Interval de sarcină permis: 1.8N.m~6.0N.m

Motor pas cu angrenaj planetar (Material angrenaj inel: metal și metal pulbere)

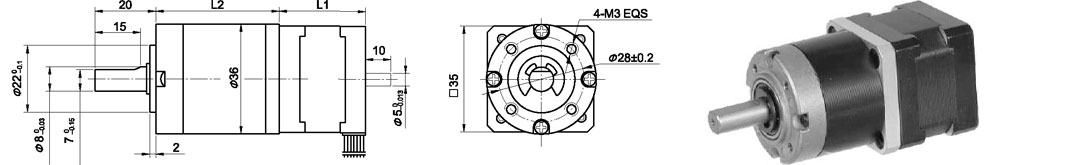

Dimensiuni

Rotul dinţat poate fi selectat din cele două materiale: metal pulbere (Tip:36JXF60K), metal (Tip:36JXE60 K)

Planetară

Material inel

Tip E: Metal Tip F: Pulbere metalică

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (10 mm de la flanșă)

≤50N

Max. sarcina axială pe arbore

≤30N

Joc radial al arborelui (lângă flanșă)

≤0,07 mm

Joc axial al arborelui

≤0,3 mm

Reactie la gol

≤1,5°

Date tehnice

Specificații motor pas cu pas 35STH hibrid

Model nr.

Tensiune nominală

Curent/Fază

Rezistență/Fază

Inductanță/Fază

Holding Torgue

# de clienți potențiali

Inerția rotorului

Greutate

Lungimea L1

Max. Raportul de transmisie

Un singur arbore

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Arbore simplu, Arbore B dublu

Specificații cutiei de viteze planetare 36JXES60K

Raport de reducere

3.71

5.18

14

19

27

51

71

100

139

Numărul trenurilor de viteze

1

2

3

Lungime (L2) mm

27

34.1

41

Max. cuplul nominal kg. cm

18

30

48

Cuplu admisibil de scurtă durată kg.cm

54

90

144

Eficiență %

0.9

0.81

0.73

Greutate g

195

210

290

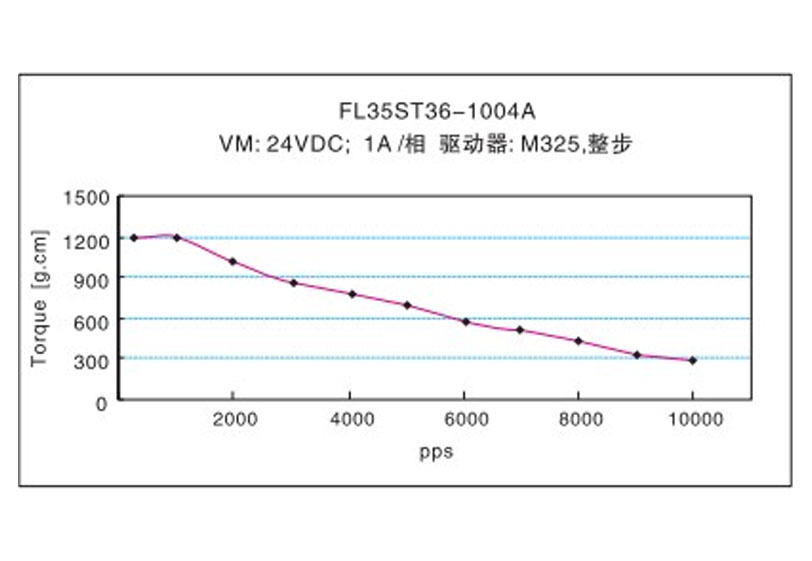

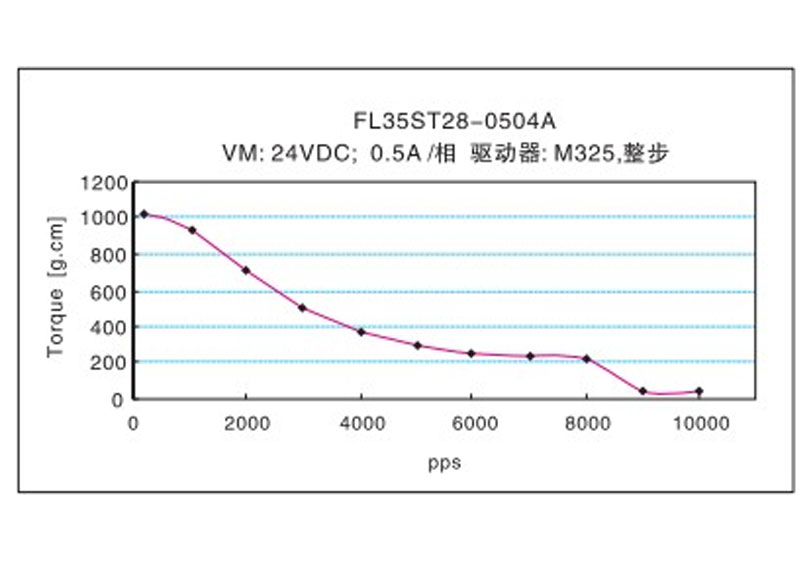

Caracteristici frecvență-cuplu
