Motor pas cu angrenaj planetar cu deplasare unghiulară precisă 28JXS40K/28STH

Motor pas cu angrenaj planetar cu deplasare unghiulară precisă 28JXS40K/28STH

28JXS40K/28STH este un motor hibrid cu un inel interior metalic care poate fi utilizat într-o varietate de medii.
Motorul pas cu pas în sine are o precizie ridicată de poziționare și poate converti semnalul impulsului electric într-o deplasare unghiulară precisă. Cu transmisia de înaltă precizie a reductorului planetar, precizia de poziționare a acestuia poate fi îmbunătățită în continuare. În general, precizia unghiului de pas a motorului pas cu decelerare planetară poate fi controlată cu ±3%, iar precizia de poziționare repetată poate ajunge la ±0,01°. Efectul de reducere a inerției al reductorului este pătratul raportului de reducere, care poate reduce în mod eficient interferența sarcinii asupra răspunsului dinamic al motorului pas cu pas și poate îmbunătăți stabilitatea sistemului pornire-oprire și comutare.

  • Motor pas cu angrenaj planetar cu deplasare unghiulară precisă 28JXS40K/28STH

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

Cutie de viteze planetară de 28 mm

Interval de sarcină permis: 1.2N.m~4.0N.m

Motor pas cu angrenaj planetar (material angrenaj inel: metal)

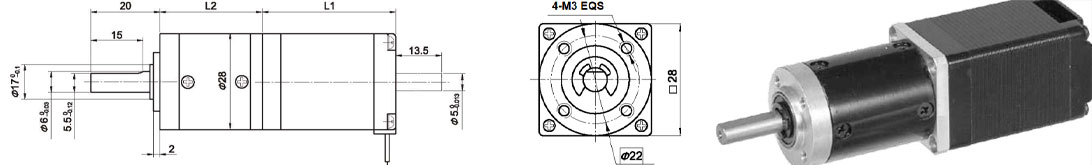

Dimensiuni

Cutie de viteze planetară

Material inel

Metal

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (10 mm de la flanșă)

35N

Max. sarcina axială pe arbore

25N

Joc radial al arborelui (lângă flanșă)

0,07 mm

Joc axial al arborelui

≤0,3 mm

Reactie la gol

1,5°

Date tehnice

Specificații motor pas cu pas 28STH hibrid

Model nr.

Tensiune nominală

Curent/Fază

Rezistență/Fază

Inductanță/Fază

Holding Torgue

# de clienți potențiali

Inerția rotorului

Greutate

Lungimea L1

Max. Raportul de transmisie

Un singur arbore

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Arbore simplu, Arbore B dublu

Specificații cutiei de viteze planetare 28JXS40K

Raport de reducere

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Numărul trenurilor de viteze

1

2

3

4

Lungime (L2) mm

31

40.1

49

57.9

Max. cuplul nominal kg. cm

12

20

32

40

Cuplu admisibil de scurtă durată kg.cm

36

60

96

120

Eficiență %

0.9

0.81

0.73

0.66

Greutate g

60

85

95

110

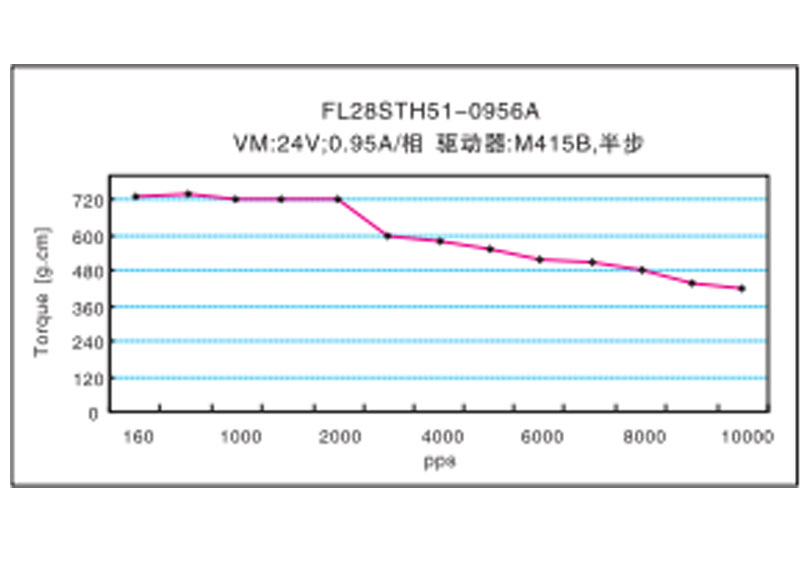

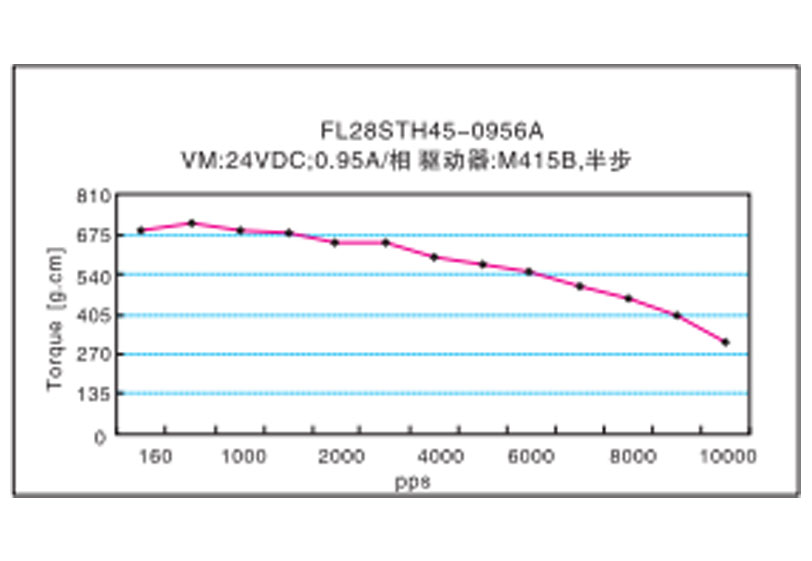

Caracteristici frecvență-cuplu
