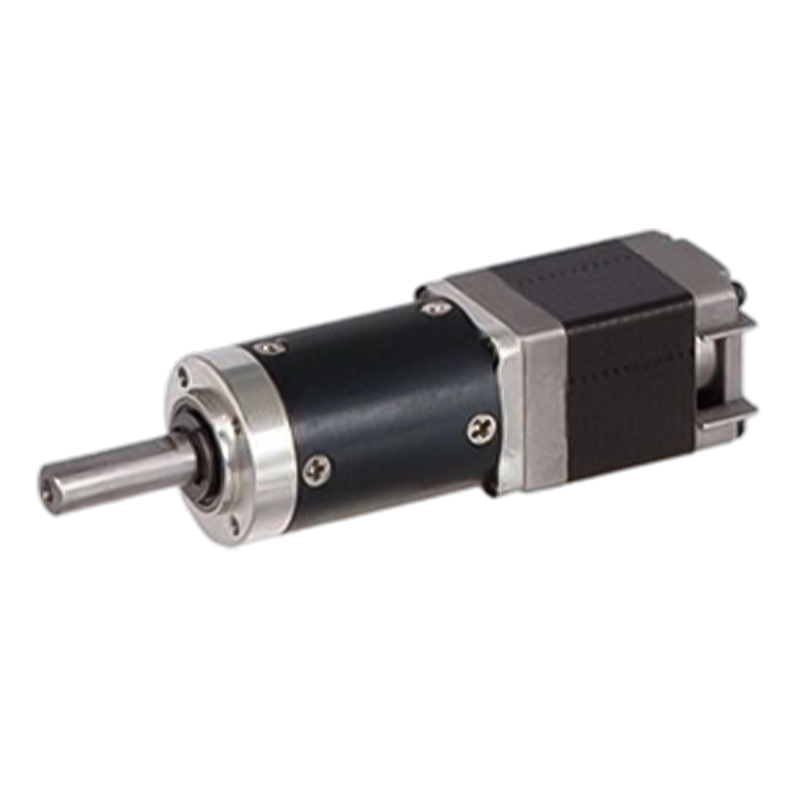

22JXS20K/20STH 0.6N.m~2.0N.m Motor pas cu angrenaj planetar

22JXS20K/20STH 0.6N.m~2.0N.m Motor pas cu angrenaj planetar

Produsul 22JXS20K/20STH este un reductor standard cu un diametru exterior de 22 mm, iar intervalul de cuplu admisibil este de 0,6N.m~2,0N.m.
Un număr de roți planetare sunt distribuite uniform în jurul roții solare pentru a împărți sarcina și pot rezista la un cuplu mare. Prin proiectarea rezonabilă a raportului de transmisie al angrenajului planetar, cuplul de ieșire al motorului pas cu pas poate fi amplificat de câteva ori până la zeci de ori pentru a îndeplini cerințele de conducere în diferite condiții de sarcină. Prin ajustarea raportului de decelerare, motorul pas cu pas poate funcționa stabil la viteze mai mici, poate evita problemele de decelerare de mare viteză și poate extinde intervalul de viteză al sistemului.

  • 22JXS20K/20STH 0.6N.m~2.0N.m Motor pas cu angrenaj planetar

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Cutie de viteze standard de 22 mm,

Interval de sarcină permis: 0,6N.m~2,0N.m

Motor pas cu angrenaj planetar (Material angrenaj inelar: metal)

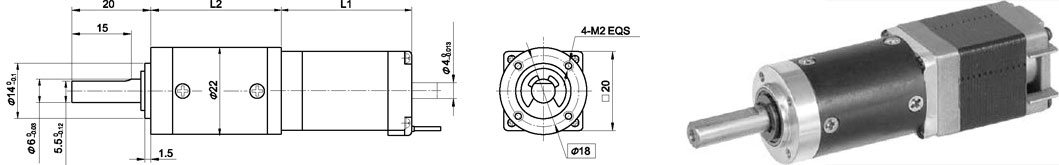

Dimensiuni

Planetară

Material inel

Metal

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (10 mm de la flanșă)

≤20N

Max. sarcina axială pe arbore

≤10N

Joc radial al arborelui (lângă flanșă)

≤0,08 mm

Joc axial al arborelui

≤0,3 mm

Reacție la gol

≤1,5°

Date tehnice

Specificații motor pas cu pas 20STH hibrid

Model nr.

Tensiune nominală

Curent/Fază

Rezistență/Fază

Inductanță/Fază

Holding Torgue

# de clienți potențiali

Inerția rotorului

Greutate

Lungimea L1

Max. Raportul de transmisie

Un singur arbore

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Specificații cutiei de viteze planetare 22JXS20K

Raport de reducere

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Numărul trenurilor de viteze

1

2

3

4

Lungime (L2) mm

24.4

33

41.5

49.8

Max. cuplul nominal kg.cm

6

10

16

20

Cuplu admisibil de scurtă durată kg.cm

18

30

48

60

Eficiență %

90%

81%

73%

66%

Greutate g

35

45

55

65

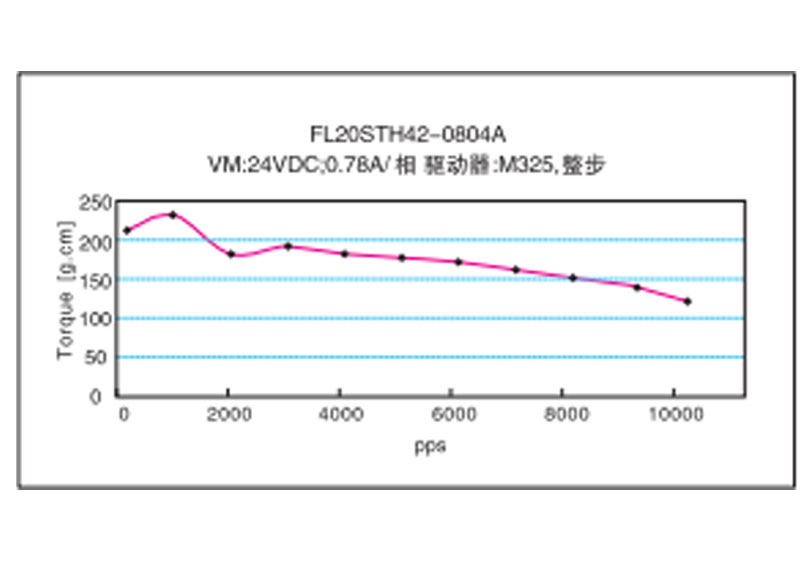

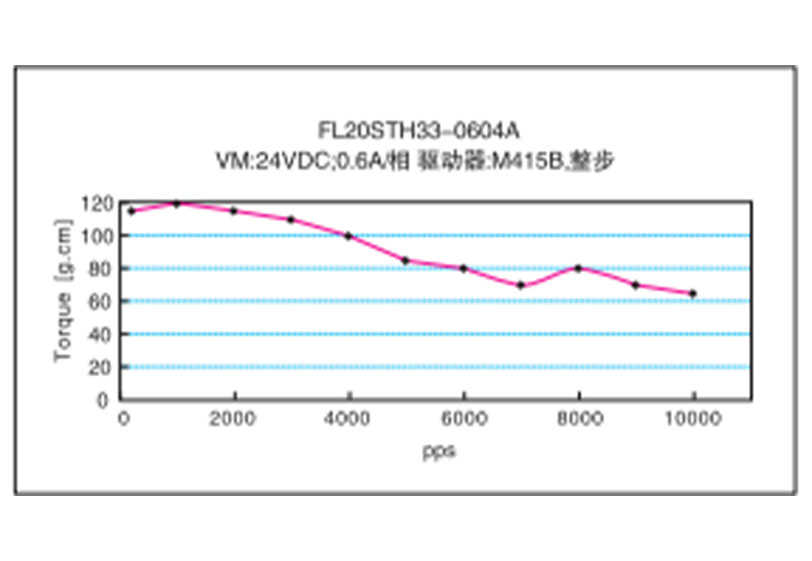

Caracteristici frecvență-cuplu
