Motor pas cu angrenaj explicat: tipuri, cuplu și cum să-l alegeți pe cel potrivit

Un motor pas cu pas standard este deja un dispozitiv remarcabil de util - se mișcă în trepte precise, își menține poziția fără frână și nu necesită senzor de feedback pentru poziționarea de bază. Însă există o clasă de aplicații în care motorul de stoc este scurt: sarcini care necesită mai mult cuplu decât poate genera motorul, sarcini cu inerție mare care rezistă accelerației sau sarcini de poziționare în care unghiul nativ de pas de 1,8 grade pur și simplu nu este suficient de fin. Un motor pas cu angrenaj rezolvă toate aceste trei probleme simultan prin atașarea unei cutii de viteze direct la arborele motorului. Rezultatul este un actuator compact, integrat care multiplică cuplul, reduce viteza, îmbunătățește rezoluția și îmblânzește rapoartele de inerție dificile - fără a schimba o singură linie de cod de control. Acest ghid explică cum funcționează motoarele pas cu angrenaje, ce oferă tipurile de angrenaje disponibile, cum să selectați configurația potrivită și unde aceste motoare funcționează cel mai bine.

Ce este un motor pas cu angrenaj și cum funcționează

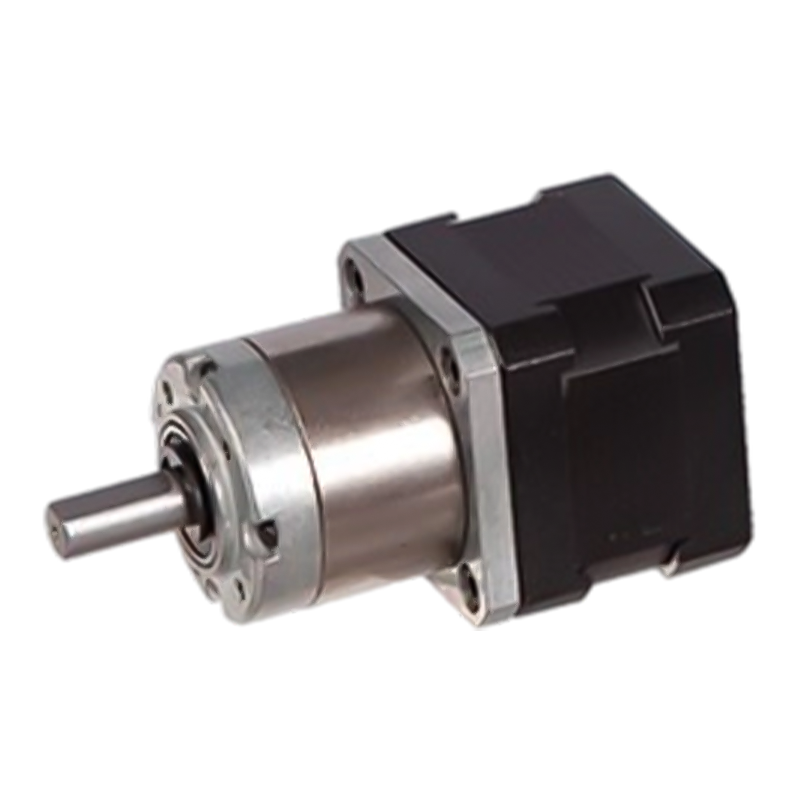

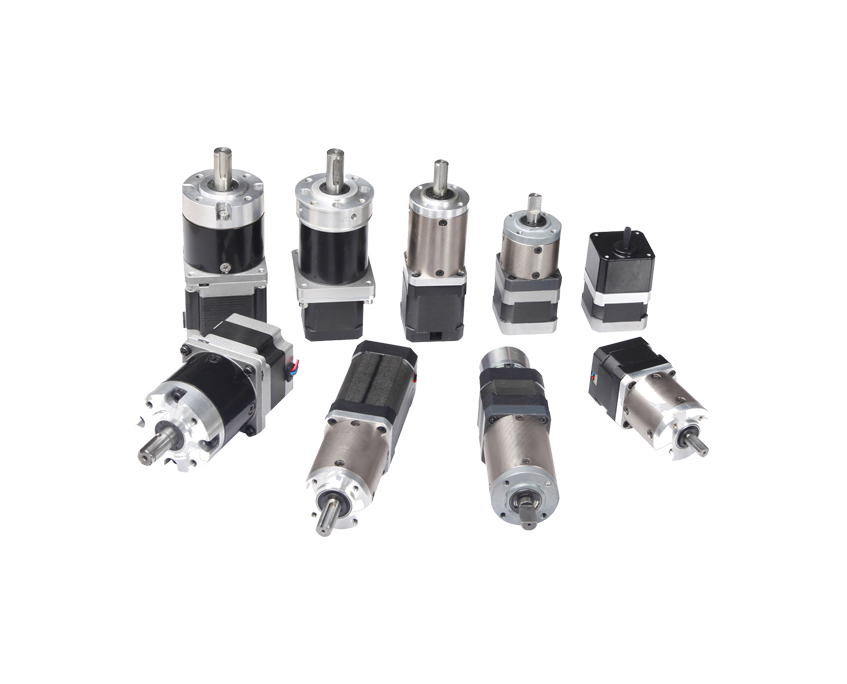

A motor pas cu angrenaj este o unitate integrată constând dintr-un motor pas cu pas - de obicei un motor pas cu pas hibrid bipolar bifazic - combinat direct cu o cutie de viteze atașată la arborele său de ieșire. Cutia de viteze este proiectată și aliniată din fabrică, astfel încât motorul și angrenajul împart o singură flanșă de montare și prezintă o interfață mecanică unificată cu mașina. Arborele motorului antrenează intrarea cutiei de viteze; arborele de ieșire al cutiei de viteze asigură mișcarea sarcinii la o viteză redusă și un cuplu proporțional crescut.

Porțiunea de motor pas cu pas funcționează identic cu un pas de sine stătător: șoferul trimite impulsuri de pas și direcție, motorul avansează cu un pas (sau micropas) pe impuls și poziția este urmărită în buclă deschisă prin numărarea impulsurilor. Cutia de viteze nu modifică acest comportament de control - pur și simplu transformă mișcarea la ieșire. La fiecare pas pe care îl face motorul avansează arborele de ieșire cu un unghi de treaptă împărțit la raportul de transmisie. Un motor de 1,8 grade (200 de pași completi pe rotație) cu o cutie de viteze 10:1 produce un unghi efectiv de pas de 0,18 grade și 2.000 de pași pe rotație de ieșire. Această multiplicare a rezoluției este una dintre cele mai valoroase proprietăți practic ale configurației motorului pas cu angrenaj.

Transformarea cuplului urmează același raport. Cuplul de ieșire este egal cu cuplul de menținere al motorului înmulțit cu raportul de transmisie și eficiența mecanică a cutiei de viteze. Un motor NEMA 17 cu un cuplu de menținere de 0,5 Nm și o cutie de viteze 10:1 cu o eficiență de 90% furnizează aproximativ 4,5 Nm la arborele de ieșire — echivalentul ca putere cu un pas cu pas fără angrenaj mult mai mare și mai scump. Această multiplicare a cuplului este motivul pentru care un motor pas cu angrenaj NEMA 17 sau NEMA 23 poate înlocui adesea un motor neangrenat NEMA 34, economisind spațiu pe placă și greutate în mașină.

De ce contează raportul de inerție și cum îl rezolvă angrenajul

Unul dintre cele mai importante și mai puțin discutate motive pentru a adăuga o cutie de viteze la un motor pas cu pas este potrivirea inerției. Când un motor pas cu pas antrenează o sarcină, raportul dintre inerția sarcinii și inerția rotorului determină cât de bine poate accelera, decelera și opri cu precizie motorul. Dacă inerția de sarcină este mult mai mare decât inerția rotorului, motorul se străduiește să controleze sarcina în timpul mișcărilor dinamice, rezultând în depășire (mai mulți pași făcuți decât comandat), sub depășire (mai puțini pași făcuți) sau pași pierduți - toate formele de eroare de poziționare care încalcă scopul utilizării unui stepper în primul rând.

O cutie de viteze reduce inerția sarcinii reflectată înapoi către motor prin pătratul raportului de transmisie. O cutie de viteze 10:1 reduce inerția de sarcină reflectată cu un factor de 100. Aceasta înseamnă că un motor care nu ar putea controla în mod fiabil o sarcină cu inerție mare în mod direct poate face acest lucru brusc cu încredere printr-o cutie de viteze. Pragul practic în care lucrează majoritatea designerilor este un raport de inerție sarcină-rotor de 10:1 sau mai puțin. La rapoarte mai mari, precizia de poziționare și performanța dinamică se degradează. Dacă raportul calculat fără angrenaj depășește acest prag, adăugarea unei cutii de viteze este adesea răspunsul ingineresc corect - mai eficient și mai puțin costisitor decât simpla specificare a unui motor mai mare.

Există, de asemenea, un beneficiu de rezonanță. Motoarele pas cu pas fără angrenaj care funcționează la viteze mici pot prezenta rezonanță de frecvență medie - o vibrație și instabilitate cauzate de interacțiunea dintre frecvența pas și frecvența de rezonanță naturală a motorului. Deoarece un motor pas cu angrenaj rulează motorul său intern la o viteză mai mare (viteza înmulțită cu raportul de transmisie) pentru a produce aceeași viteză de ieșire, motorul funcționează mai departe de-a lungul curbei viteză-cuplu, departe de zona de rezonanță de viteză mică. Acest lucru produce o mișcare mai lină și mai stabilă la arborele de ieșire decât un motor neangrenat care funcționează la aceeași viteză finală.

Cele trei tipuri principale de cutii de viteze pentru motoarele pas cu pas

Nu toate cutiile de viteze se potrivesc în mod egal cu aplicațiile cu motoare pas cu pas. Deoarece motoarele pas cu pas sunt folosite pentru poziționare - cu mișcări bidirecționale, modificări dinamice ale sarcinii și cerințe precise de oprire și menținere - cutia de viteze trebuie să gestioneze cu grijă jocul, rigiditatea la torsiune și eficiența. Trei tipuri de angrenaje domină piața angrenajelor cu motor pas cu pas: planetară, pinten și melcat. Fiecare are un profil de performanță distinct.

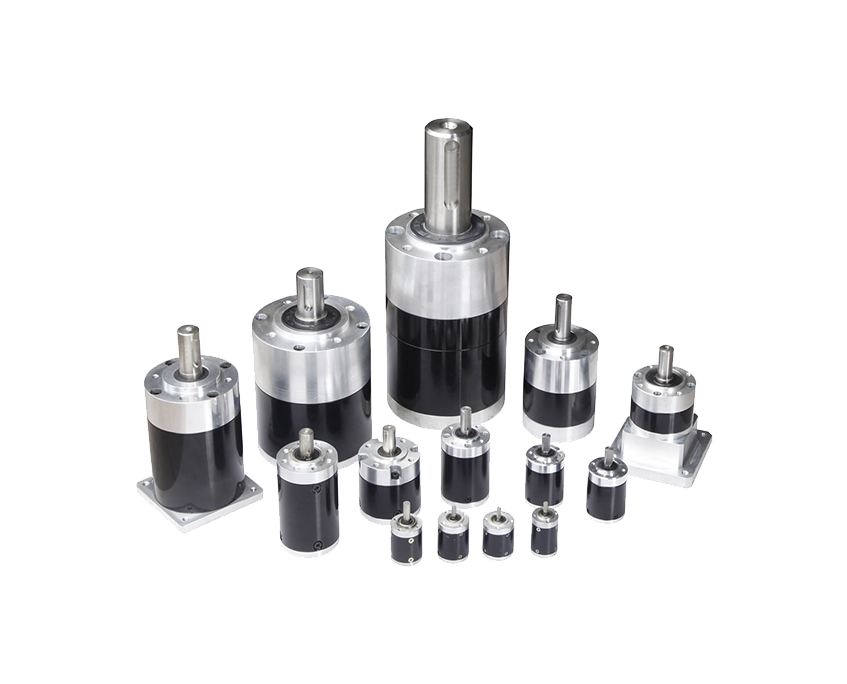

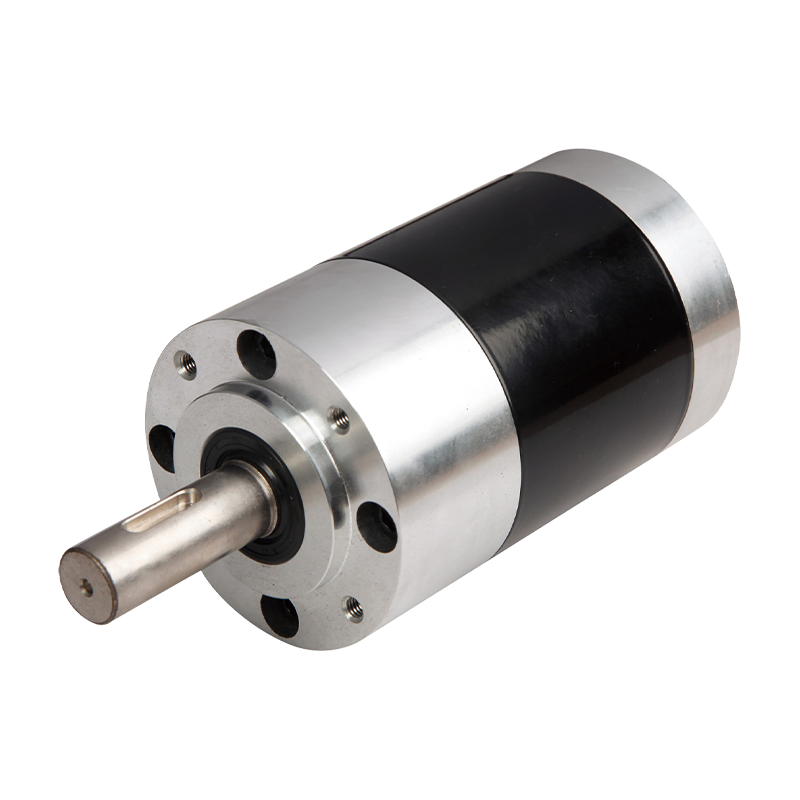

Cutii de viteze planetare

Cutiile de viteze planetare sunt cel mai utilizat tip de angrenaj pentru motoarele pas cu angrenaje de precizie. O treaptă planetară constă dintr-un angrenaj solar central antrenat de arborele motorului, mai multe angrenaje planetare care orbitează în jurul soarelui în timp ce se îmbină cu un angrenaj inel exterior fix și un purtător care transferă mișcarea angrenajului planetar pe arborele de ieșire. Deoarece cuplul este distribuit simultan pe mai multe contacte planetare, reductoarele planetare ating o densitate mare a cuplului și o rigiditate ridicată la torsiune într-un pachet compact, coaxial - arborele de ieșire rulează de-a lungul aceleiași axe ca și arborele motorului.

Pentru motoarele NEMA 17, cutii de viteze planetare de precizie sunt disponibile cu joc de până la 15 minute de arc în clasele economice și sub 3 minute de arc în clasele de înaltă precizie. Raporturile de transmisie variază de obicei de la 3,7:1 până la 100:1 într-o unitate cu o singură treaptă, configurațiile în două trepte extinzând acest lucru la 369:1. Eficiența pe treaptă este de obicei de 90-97%, ceea ce înseamnă că multiplicarea cuplului este aproape de cea teoretică și generarea de căldură este modestă în comparație cu alternativele angrenajelor melcate. Reductorele planetare pentru motoarele NEMA 23 furnizează cupluri de ieșire de până la 15 Nm și mai mult; Motoarele pas cu angrenaje planetare NEMA 34 și NEMA 42 ating 120 Nm sau mai mult.

Cutii de viteze cilindrice

Angrenajele cu angrenaje cilindrice folosesc o serie de angrenaje cu ax paralel, angrenate, pentru a obține reducerea necesară. Sunt mai simple și mai puțin costisitoare decât unitățile planetare și oferă o eficiență mai mare (adesea 95% sau mai mult), deoarece fiecare angrenaj implică mai degrabă un contact de rulare decât alunecare. Cu toate acestea, angrenajele cilindrice sunt mai mari în diametru pentru același raport și coeficient de cuplu, au un joc mai mare decât unitățile planetare de precizie (de obicei, 1 până la 3 grade) și nu sunt coaxiale - motorul și arborii de ieșire pot fi decalați. Pentru aplicații sensibile la costuri, cu cerințe de cuplu moderate, configurații simple de acționare și fără specificații de joc strânse, motoarele pas cu angrenaje drepte sunt o alegere economică. Ele sunt utilizate în mod obișnuit în imprimante 3D, aplicații CNC ușoare și automatizări de calitate pentru consumatori, unde câteva grade de reacție nu afectează în mod semnificativ precizia de poziționare.

Cutii de viteze melcate

Motoarele pas cu angrenaje melcate combină controlul precis în trepte al unui pas cu melc cu raportul ridicat, antrenamentul în unghi drept și capacitatea de autoblocare a unei cutii de viteze melcate. În produsele standard sunt disponibile rapoarte de la 17:1 până la 500:1, ceea ce face ca stepperele cu angrenaj melcat să fie potrivite pentru aplicații care necesită viteze de ieșire foarte mici, fără mai multe trepte de viteză. Proprietatea de autoblocare - în cazul în care sarcina nu poate respinge melcul - elimină necesitatea unei frâne de menținere în multe aplicații cu axă verticală sau de susținere a sarcinii. Compensațiile sunt o eficiență mai scăzută (40–80% în funcție de raport), o generare mai mare de căldură la funcționare continuă și un joc semnificativ mai mare decât unitățile planetare. Motoarele pas cu angrenaje melcate sunt potrivite pentru actuatoarele de poartă, trepte de ridicare liniare, plăci rotative de indexare și alte aplicații în care este necesară menținerea poziției sub sarcină și ciclul de lucru este intermitent.

Comparație tip cutie de viteze pentru aplicații cu motor pas cu pas

Dimensiunile cadrului NEMA și referința la cuplul de ieșire

Motoarele pas cu angrenaje sunt standardizate în jurul dimensiunilor cadrului NEMA, care definesc dimensiunile panoului frontal al motorului și modelul găurilor de montare. Denumirea NEMA nu specifică performanța electrică sau a cuplului - acestea variază în funcție de înfășurarea și lungimea motorului - dar definește factorul de formă fizică, ceea ce face simplă specificarea reductoarelor care se potrivesc cu corpurile standard ale motorului.

• NEMA 8 (20 mm): Cea mai mică dimensiune practică de pas cu angrenaj. Folosit în instrumente medicale, sisteme mici de distribuire și robotică compactă unde spațiul este extrem și cerințele de cuplu sunt scăzute.
• NEMA 11 (28 mm): Potrivit pentru automatizări de laborator, mese rotative mici și actuatoare compacte. La această dimensiune a cadrului sunt disponibile cutii de viteze planetare cu rapoarte de până la 100:1 și joc de până la 3 minute de arc.
• NEMA 17 (42 mm): Cea mai populară dimensiune a cadrului motorului pas cu angrenaj cu angrenaj în imprimare 3D, CNC desktop, robotică și automatizare industrială ușoară. Cutiile de viteze planetare pentru NEMA 17 furnizează cupluri de ieșire de până la 3 Nm și rapoarte de la 3,7:1 la 369:1. Placa frontală pătrată de 42 mm este susținută pe scară largă de ecosistemele de design mecanic.
• NEMA 23 (57 mm): Standardul pentru automatizări industriale ușoare, transportoare, alimentatoare și echipamente CNC de gamă medie. Motoarele pas cu angrenaje planetare NEMA 23 realizează cupluri de ieșire de până la 15 Nm sau mai mult. Un pas cu angrenaj NEMA 23 la 10:1 poate înlocui adesea un motor neangrenat NEMA 34 la un cost mai mic și o amprentă mai mică.
• NEMA 34 (86 mm) și NEMA 42 (110 mm): Folosit în routere CNC de mare capacitate, echipamente de automatizare industrială și sisteme de poziționare cu cuplu mare. Motoarele NEMA 34 cu angrenaj planetar realizează cupluri de ieșire de până la 120 Nm; Configurațiile NEMA 42 extind acest lucru și mai mult.

Domenii cheie de aplicare pentru motoare pas cu angrenaje

Combinația dintre controlul în trepte în buclă deschisă, cuplul de ieșire ridicat, rezoluția eficientă fină și ambalajul integrat compact face ca motoarele pas cu angrenaje cu angrenaj să fie actuatorul preferat într-o gamă largă de industrii.

Automatizare industrială și robotică

Motoarele pas cu angrenaje sunt dispozitive de acționare standard în roboții cartezieni, sistemele portal, indexatoarele rotative și mașinile pick-and-place. Motorul pas cu angrenaj planetar la dimensiunea NEMA 23 sau NEMA 34 oferă cuplul și rezoluția necesare pentru poziționarea precisă a axelor fără costul unui sistem servo. Interfața autonomă pas și direcție simplifică proiectarea controlerului - majoritatea PLC-urilor și controlerelor de mișcare pot conduce direct un driver pas cu pas fără infrastructură de feedback suplimentară.

Instrumente medicale și de laborator

Sistemele de distribuire a fluidelor, pompele cu seringi, etapele de eșantionare a instrumentelor analitice și echipamentele de diagnosticare folosesc motoare pas cu angrenaje compacte - adesea NEMA 11 sau NEMA 17 cu cutii de viteze planetare - unde poziționarea precisă și repetabilă într-un pachet mic este critică. Capacitatea de a menține poziția fără consumul continuu de energie este valoroasă în instrumentele care funcționează cu baterie sau cu căldură scăzută, unde energizarea motorului trebuie redusă la minimum în perioadele de inactivitate.

Imprimare 3D și CNC desktop

Unitățile de extrudere și unitățile de șuruburi pe axa Z din imprimantele 3D folosesc de obicei motoare pas cu angrenaje planetare NEMA 17 pentru a multiplica cuplul disponibil pentru împingerea filamentului sau ridicarea capului de imprimare împotriva gravitației. Rezoluția îmbunătățită a raportului de transmisie permite, de asemenea, un control mai fin al înălțimii stratului la șurubul fără a trece la o configurație de driver cu micropasi mai mari.

Mașini de ambalare

Transportoarele de indexare, aplicatoarele de etichete, dispozitivele de cuplare a capacelor și capetele de umplere din liniile de ambalare folosesc motoare pas cu angrenaje pentru poziționarea lor repetabilă, programabilă și pentru capacitatea lor de a menține poziția între mișcări fără o frână de parcare separată. Motoarele pas cu angrenaje melcate sunt utilizate în mod special în stațiile verticale de umplere și acoperire unde sarcina nu trebuie să se antreneze înapoi atunci când motorul este dezactivat.

Operatori si actionari de porti

Motoarele pas cu angrenaje melcate sunt potrivite pentru actuatoarele automate de porti, usi si supape unde proprietatea de autoblocare mentine mecanismul in pozitie fara curent continuu de mentinere a motorului. Raportul mare de reducere permite unui motor mic să genereze cuplul necesar pentru a deplasa porți grele sau pentru a depăși mecanismele supapelor cu arc fără un corp de motor supradimensionat.

Cum să selectați motorul pas cu angrenaj corect

Selectarea corectă a unui motor pas cu angrenaj necesită lucrul cu mai mulți parametri interdependenți într-o anumită ordine. Omiterea pașilor - în special verificarea inerției și evaluarea ciclului de funcționare termic - duce la un motor care funcționează pe banc, dar nu funcționează.

Definiți mai întâi profilul de încărcare și mișcare

Înainte de a analiza orice fișă de date a motorului, stabiliți cerințele aplicației: cuplul de ieșire necesar (inclusiv un factor de serviciu pentru sarcinile de vârf și accelerație), viteza de ieșire necesară în RPM, profilul de mișcare (timp de accelerație, deplasare, timp de decelerare) și ciclul de funcționare (procentul de timp în care motorul se mișcă activ față de menținerea sau dezactivat). Acești parametri determină fiecare decizie de selecție în aval. Cuplul de ieșire și viteza împreună definesc necesarul de putere mecanică; ciclul de funcționare determină dacă ratingurile termice devin constrângeri obligatorii.

Alegeți împreună raportul de viteză și dimensiunea motorului

Raportul de transmisie ar trebui să fie selectat pentru a plasa viteza de funcționare a motorului în porțiunea superioară a intervalului său de viteză utilizabil - de obicei 200 până la 600 RPM pentru majoritatea motoarelor pas cu pas hibride - unde curba cuplu-viteză este încă relativ plată. Pornirea motorului la viteze foarte mici (sub 100 RPM fără angrenaj) îl pune în zona predispusă la rezonanță și oferă o mișcare mai puțin stabilă decât rularea mai rapidă printr-o cutie de viteze. Odată ce viteza motorului țintă este determinată, raportul este pur și simplu turația motorului împărțită la viteza de ieșire necesară. Verificați dacă cuplul de ieșire rezultat (cuplul de menținere a motorului × raportul de transmisie × randamentul) îndeplinește cerințele de sarcină, inclusiv factorul de serviciu. Dacă nu, măriți dimensiunea cadrului motorului sau măriți raportul.

Verificați raportul de inerție sarcină-rotor

Calculați inerția sarcinii (inclusiv arborele de ieșire al cutiei de viteze, cuplajul și toate componentele mecanice dintre ieșirea cutiei de viteze și sarcina finală) și împărțiți la inerția rotorului motorului selectat. Inerția de sarcină reflectată (inerția de sarcină împărțită la pătratul raportului de transmisie) este ceea ce contează pentru motor. Urmăriți-vă să mențineți raportul de inerție reflectat la inerție a rotorului sub 10:1 pentru o performanță dinamică stabilă. Dacă raportul îl depășește, fie măriți raportul de transmisie, fie selectați un motor cu o inerție mai mare a rotorului. Motoarele pas cu angrenaje cu buclă închisă cu feedback al codificatorului pot tolera rapoarte de inerție mai mari decât sistemele cu buclă deschisă, deoarece controlerul poate detecta și corecta pașii pierduti.

Evaluați reacția împotriva cerințelor aplicației

Jocul este jocul unghiular la arborele de ieșire atunci când motorul inversează direcția - arborele de ieșire nu se mișcă până când jocul ochiului de viteză este preluat. În aplicațiile în care sarcina se mișcă întotdeauna într-o singură direcție (pompe de distribuire, transportoare cu o singură direcție), jocul nu are efect practic. În aplicațiile de poziționare bidirecțională, jocul limitează direct precizia de poziționare repetabilă. Cutiile de viteze planetare economice oferă o reacție de aproximativ 50 de minute de arc; gradele planetare de precizie reduc acest lucru la 15 minute de arc; clasele de înaltă precizie ating 3 minute de arc sau mai puțin. Specificați gradul de joc cel mai strâns pe care aplicația îl necesită cu adevărat, nu cel mai strâns disponibil, deoarece cutiile de viteze de înaltă precizie implică un cost semnificativ.

Confirmați interfața mecanică a cutiei de viteze

Verificați dacă diametrul arborelui de ieșire al cutiei de viteze selectat, specificațiile canelurii, sarcina radială maximă admisă și sarcina axială maximă permisă sunt compatibile cu cuplajul sau componenta antrenată. Cutiile de viteze pentru motoarele pas cu pas au sarcini admisibile radiale și axiale care, dacă sunt depășite, accelerează uzura rulmenților și reduc durata de viață a cutiei de viteze. Dacă aplicația impune sarcini radiale (radiale) semnificative - cum ar fi un pinion sau un scripete de curea montat direct pe arborele de ieșire fără suport suplimentar - asigurați-vă că valoarea nominală a rulmentului cutiei de viteze se adaptează la sarcina la viteza de funcționare.
