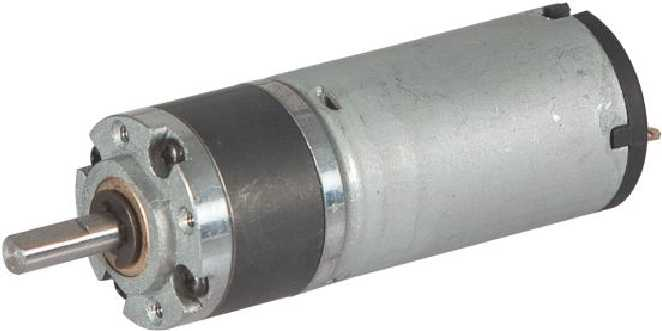

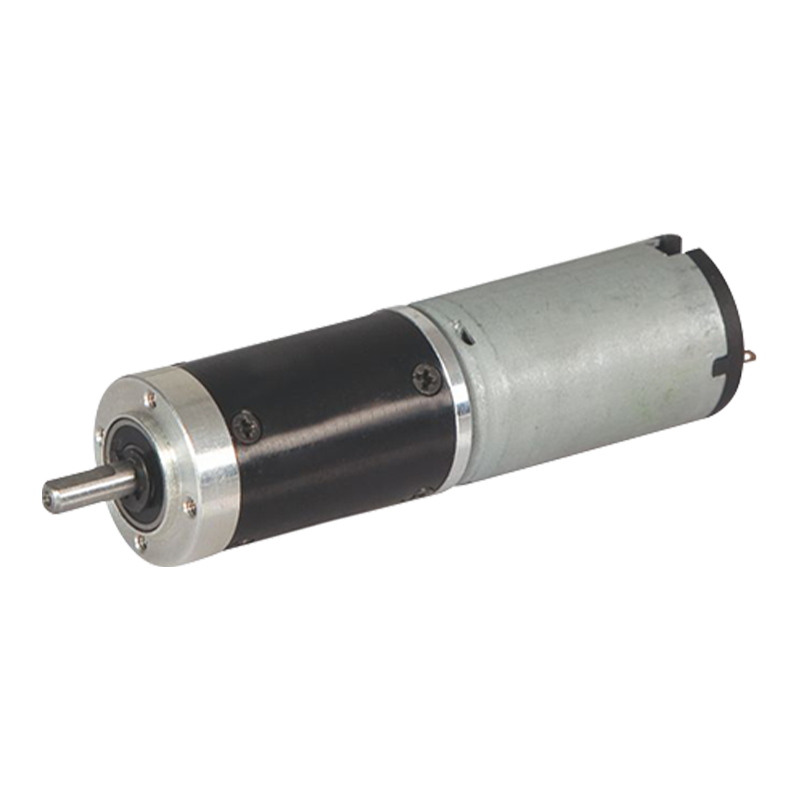

22JN10K/22ZY38 22mm 0.1-1N.m Motor cu angrenaj planetar periat DC cu magnet permanent

22JN10K/22ZY38 22mm 0.1-1N.m Motor cu angrenaj planetar periat DC cu magnet permanent

Inelul interior al angrenajului planetar DC 22JN10K/22ZY38 cu magnet permanent este realizat din material metalic, cu un diametru exterior de 22 mm. Suportă tensiuni duale de 12V și 24V, are o viteză fără sarcină de 3000-6000 rpm și este potrivit pentru diverse scenarii.
Acest produs combină caracteristicile simple de acţionare ale motoarelor cu perii de curent continuu cu capacitatea mare de amplificare a cuplului a sistemelor de angrenaje planetare. Caracteristicile sale de performanță de bază includ cuplu de pornire ridicat, cost redus, control ușor și flexibilitate puternică de întreținere.

  • 22JN10K/22ZY38 22mm 0.1-1N.m Motor cu angrenaj planetar periat DC cu magnet permanent

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

Cutie de viteze planetară OD 22 mm,

Interval de sarcină permis: 0,1N.m~1,0

Motor cu angrenaj planetar PM DC (Material angrenaj inel: metal pulbere)

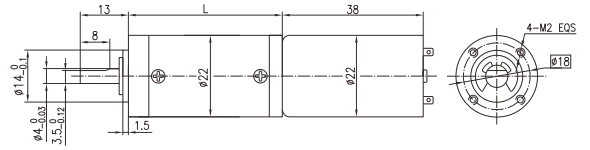

Dimensiuni

Diametrul arborelui de ieșire al cutiei de viteze poate fi realizat Φ6, lungimea arborelui poate fi făcută 20.

Date tehnice motor

Tip

Evaluat

tensiune

VDC

Fara sarcina

Viteza

r/min

Fara sarcina

Curent

mA

Evaluat

Viteza

r/min

Evaluat

Cuplu

mN.m

Ieșire

putere

W

Evaluat

curent

mA

Taraba

Cuplu

mN.m

Taraba

curent

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Date tehnice motorreductor

Configurați 22ZY38B-1230 (22ZY38B-1230 Motor DC)

Raport de reducere

4

4.75

16

19

22

64

76

90

107

256

304

Numărul trenurilor de viteze

1

1

2

2

2

3

3

3

3

4

4

Lungime (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Viteza în gol       r/min

750

632

188

158

136

47

39

33

28

12

10

Viteza nominală          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Cuplul nominal          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. sarcina admisibila intr-un timp scurt

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configurați 22ZY38B-1260 (22ZY38B-1260 Motor DC)

Raport de reducere

4

4.75

16

19

22

64

76

90

107

256

304

Numărul trenurilor de viteze

1

1

2

2

2

3

3

3

3

4

4

Lungime (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Viteza în gol      r/min

1500

1263

375

316

273

94

79

67

56

23

20

Viteza nominală         r/min

1250

1035

313

263

227

78

66

56

47

20

16

Cuplul nominal         N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. sarcina admisibila intr-un timp scurt

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

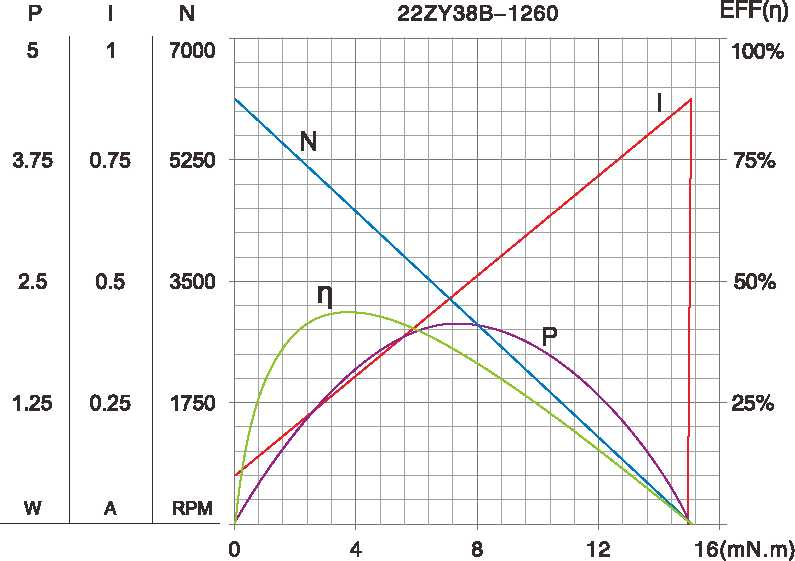

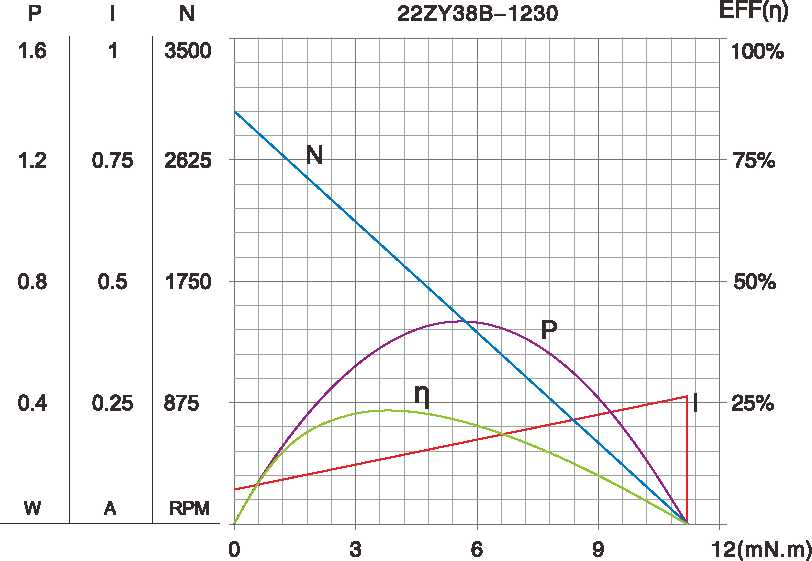

Figura caracteristică motorului

A-1

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
