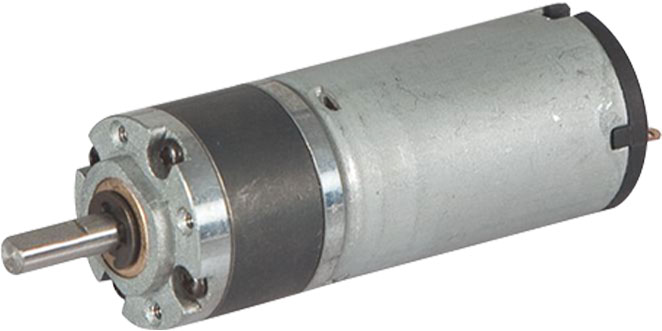

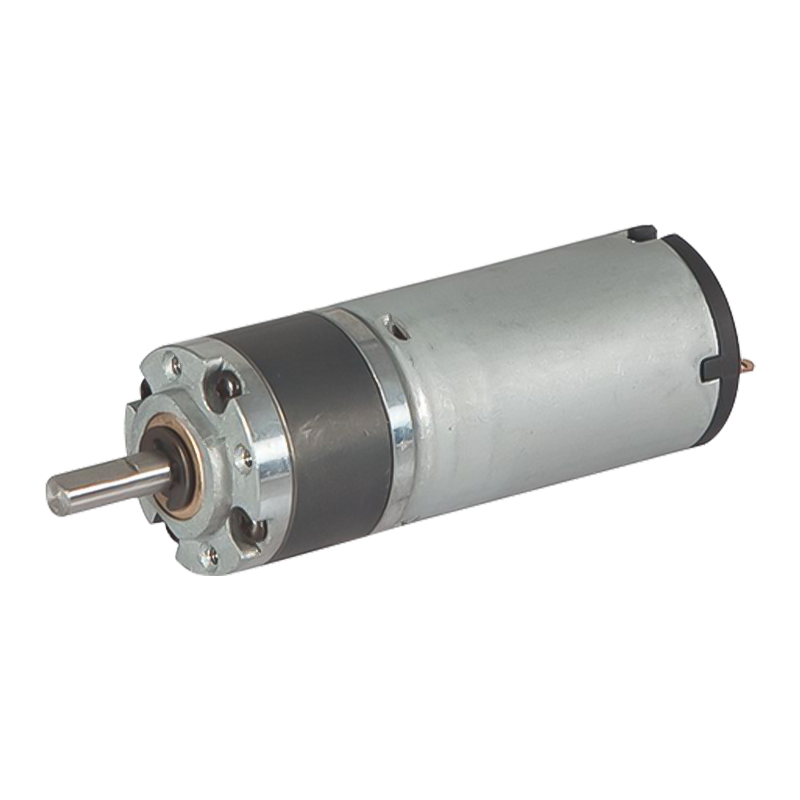

22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor cu angrenaj planetar periat DC cu magnet permanent

22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor cu angrenaj planetar periat DC cu magnet permanent

Inelul interior al angrenajului planetar DC 22JXF3K/22ZY38 cu magnet permanent este realizat din metal, cu un diametru exterior de 22mm. Suporta tensiuni duble de 12V și 24V și are o viteză fără sarcină de 3000-6000 rpm, făcându-l potrivit pentru diverse aplicații. Acest produs are un cuplu ridicat de pornire și o capacitate de suprasarcină instantanee. Periile contactează direct comutatorul, oferind de 2-3 ori cuplul nominal la pornire, făcându-l ideal pentru scenarii care necesită porniri și opriri frecvente sau creșteri bruște de sarcină (cum ar fi sculele electrice și acționarea ușilor ruloului). În plus, cuplul de ieșire este amplificat și mai mult prin raportul de reducere, îndeplinind cerințele sarcinilor grele (cum ar fi controlul supapelor industriale).

  • 22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor cu angrenaj planetar periat DC cu magnet permanent

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

Cutie de viteze planetară OD 22 mm,

Interval de sarcină permis: 0,03N.m~0,3N.m

Motor cu angrenaj planetar PM DC (Material angrenaj inel: metal pulbere)

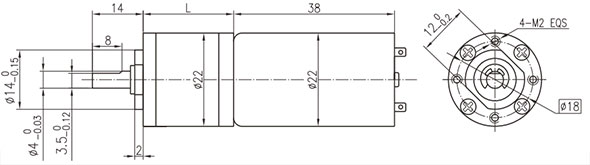

Dimensiuni

Date tehnice motor

Tip

Evaluat

Tensiune

VDC

Fara sarcina

Viteza

r/min

Fara sarcina

curent

mA

Evaluat

Viteza

r/min

Evaluat

cuplu

N.m

Ieșire

Putere

W

Evaluat

curent

mA

Taraba

cuplu

mN.m

Taraba

Curent

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Date tehnice motorreductor

Configurație 22ZY38B-1230 DC Motor (22ZY38B-1230 DC Motor)

Raport de reducere

4

4.75

16

19

22

64

76

90

107

256

304

Numărul trenurilor de viteze

1

1

2

2

2

3

3

3

3

4

4

Lungime (L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Viteza in gol r/min

750

632

188

158

136

47

39

33

28

12

10

Viteza nominala r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Cuplul nominal N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Max. sarcina admisibila intr-un timp scurt, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configurație 22ZY38B-1260 DC Motor (22ZY38B-1260 DC Motor)

Raport de reducere

4

4.75

16

19

22

64

76

90

107

256

304

Numărul trenurilor de viteze

1

1

2

2

2

3

3

3

3

4

4

Lungime (L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Viteza in gol r/min

1500

1263

375

316

273

94

79

67

56

23

20

Viteza nominala r/min

1250

1035

313

263

227

78

66

56

47

20

16

Cuplul nominal N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Max. sarcina admisibila intr-un timp scurt N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

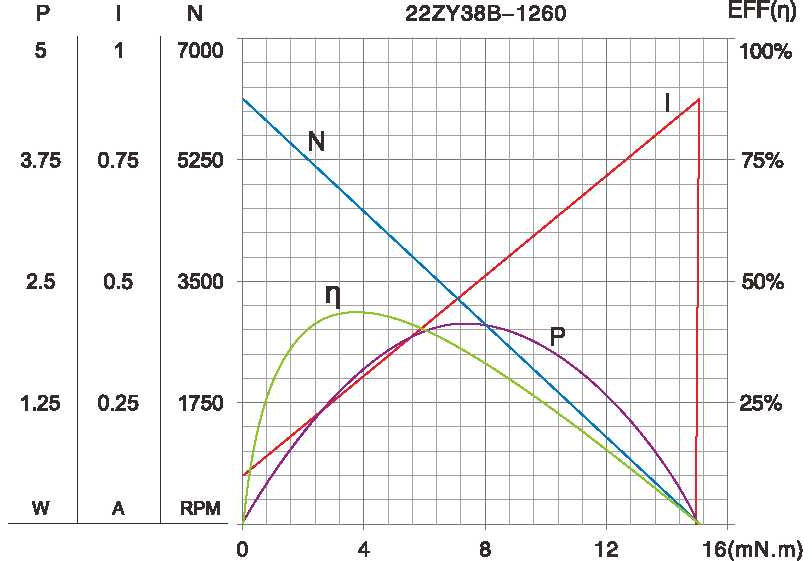

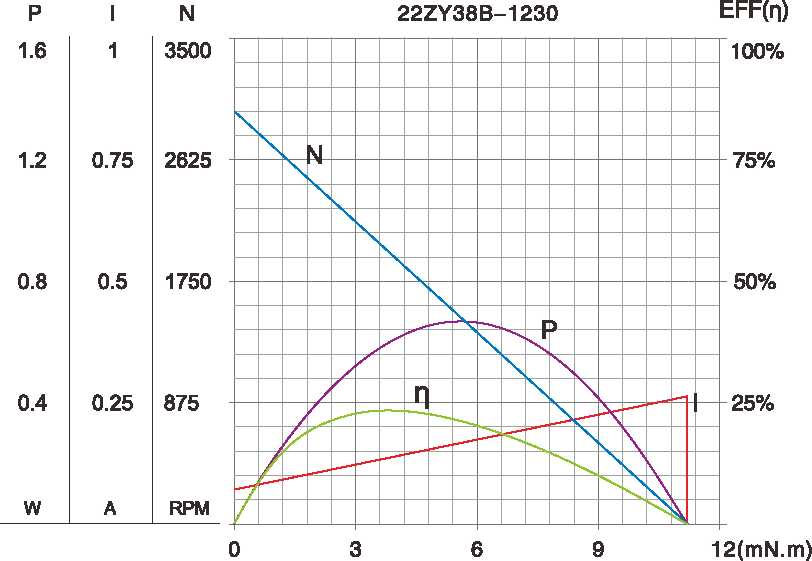

Caracteristica motorului Figura

A-2

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
