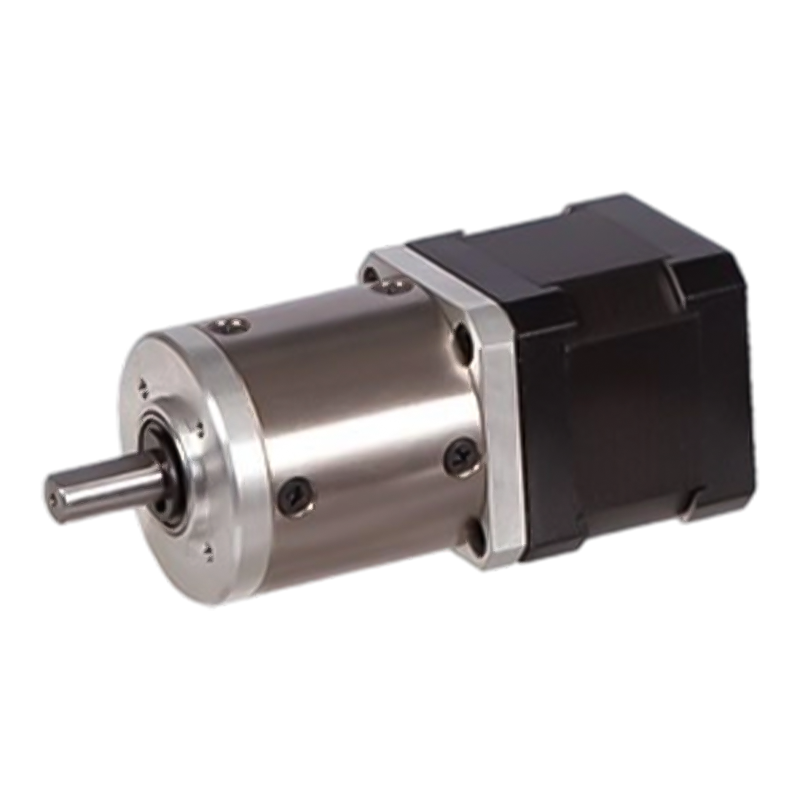

Motor pas cu pas cu angrenaj planetar hibrid 42JX150K/42STH 80N

Motor pas cu pas cu angrenaj planetar hibrid 42JX150K/42STH 80N

Motorul cu angrenaj planetar pas cu pas 42JX150K/42STH este un motor pas cu pas hibrid de înaltă performanță care combină avantajele unui reductor planetar, potrivit pentru aplicații care necesită precizie ridicată și cuplu ridicat. Motorul folosește un material metalic pentru a asigura stabilitatea și durabilitatea în condiții de sarcină ridicată. Sarcina sa radială maximă admisă este de 80 N, sarcina axială maximă admisă este de 30 N, jocul radial este de numai 0,06 mm și jocul axial este de 0,3 mm, cu un joc mai mic de 1,5° când este descărcat. Acești parametri indică faptul că motorul are performanțe mecanice și capacități precise de control al mișcării. În plus, motorul oferă diverse specificații, inclusiv diferiți parametri electrici de tensiune, curent, rezistență, inductanță, precum și mai multe rapoarte de reducere și trepte de viteză, pentru a răspunde nevoilor diferitelor scenarii de aplicare. Prin design optimizat și procese de producție de înaltă calitate, acest motor excelează în eficiență, fiabilitate și durată de viață, făcându-l o alegere ideală pentru automatizarea industrială, instrumentele de precizie și domeniile tehnologiei robotice.

  • Motor pas cu pas cu angrenaj planetar hibrid 42JX150K/42STH 80N

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Cutie de viteze întărită cu diametrul exterior de 42 mm,

Interval de sarcină permis: 3N.m~10N.m

Motor pas cu angrenaj planetar (Material angrenaj inelar: metal)

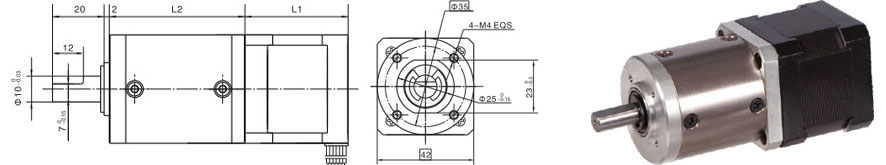

Dimensiuni

Cutie de viteze planetară

Material inel

Metal

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (10 mm de la flanșă)

≤80N

Max. sarcina axială pe arbore

≤30N

Joc radial al arborelui (lângă flanșă)

≤0,06nn

Joc axial al arborelui

≤0,3 mm

Reactie la gol

≤1,5°

Date tehnice

Specificații motor pas cu pas 42STH hibrid

Model nr.

Tensiune nominală

Curent/Fază

Rezistență/Fază

Inductanță/Fază

Holding Torgue

# de clienți potențiali

Inerția rotorului

Greutate

Lungimea L1

Max. Raportul de transmisie

Un singur arbore

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Arbore simplu, B Arbore dublu

Specificații cutiei de viteze planetare 42JX150K

Raport de reducere

3.5

14

17

21

49

61

84

104

126

172

212

294

Numărul trenurilor de viteze

1

2

3

4

Lungime (L2) mm

32.5

39.2

45.9

52.6

Max. cuplul nominal kg. cm

30

50

90

150

Cuplu admisibil de scurtă durată kg.cm

90

150

270

450

Eficiență %

0.9

0.81

0.73

0.66

Greutate g

320

420

520

620
