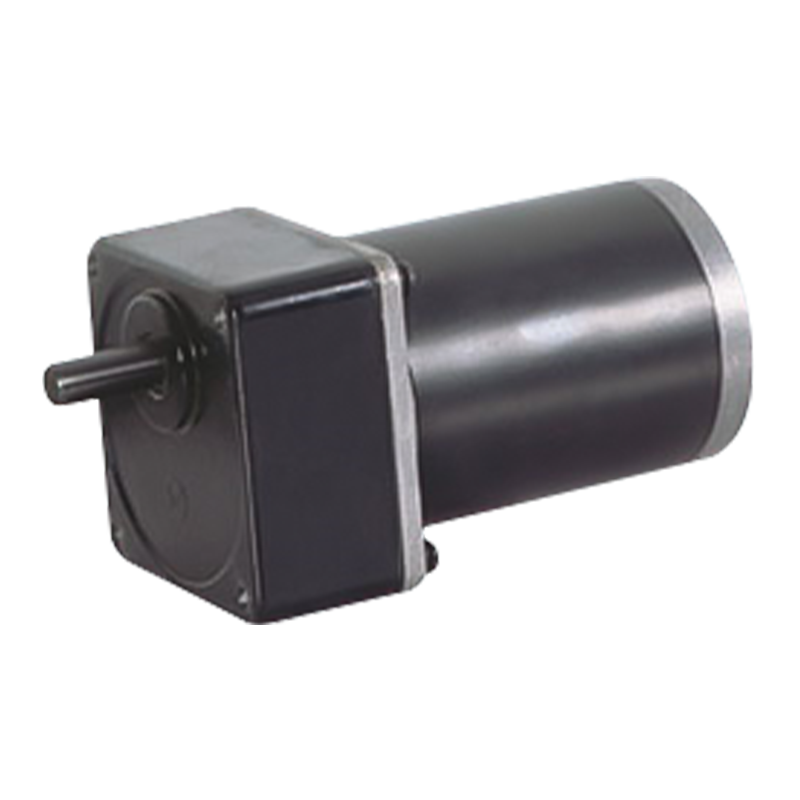

90JB200K/80ZY115 2000-3000rpm 20N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

90JB200K/80ZY115 2000-3000rpm 20N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

Motorul cu angrenaj CC cu magnet permanent 90JB200K/80ZY115 este un grup de unități de putere cu un diametru exterior de 90 mm, permițând o sarcină de cuplu de 20 N.m și o viteză în gol de 2000-3000 RPM.
Mecanismul angrenajului paralel poate crește cuplul de ieșire, printr-un design rezonabil al raportului de transmisie, poate satisface nevoile diferitelor sarcini, potrivit pentru echipamente care necesită un cuplu mare, cum ar fi roboți, vehicule electrice, etc. Eficiența transmisiei cu angrenaje paralele este mai mare, ceea ce poate transfera eficient puterea motorului și reduce pierderile de energie și este mai potrivit pentru unele ocazii care necesită o eficiență energetică ridicată..

  • 90JB200K/80ZY115 2000-3000rpm 20N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Interval de încărcare permis: 20N.m

Motor DC cu angrenaj cilindru PM

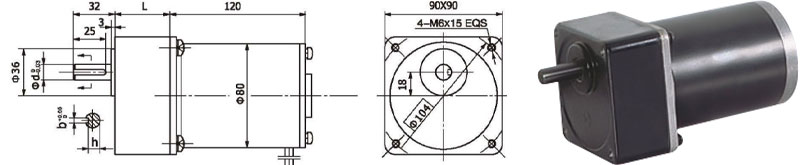

Dimensiuni

(1) Configurație standard: diametru d=15, canal b=5、 h=12
(2) Opțional: Diametru = 12, canapea b=4、h=9,5

Date tehnice motor

TIP

Tensiune nominală VDC

Viteza in gol r/min

Curent fără sarcină A

Viteza nominala r/min

Cuplul nominal N.m

Putere de iesire W

Curentul nominal A

Cuplul de blocare N.m

Curent de blocare A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Date tehnice motorreductor

Configurație 80ZY115-2420 DC Motor (80ZY115-2420 DC Motor)

Raport de reducere

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Numărul de trenuri de viteze

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Lungime (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Viteza fără sarcină r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Viteza nominală r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Cuplul nominal N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Max. sarcina admisa intr-un timp scurt N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Sensul de rotație

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Configurație 80ZY115-2430 DC Motor (80ZY115-2430 DC Motor)

Raport de reducere

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Numărul de trenuri de viteze

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Lungime (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Viteza fără sarcină r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Viteza nominală r/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Cuplul nominal N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Max. sarcina admisa intr-un timp scurt N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Sensul de rotație

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

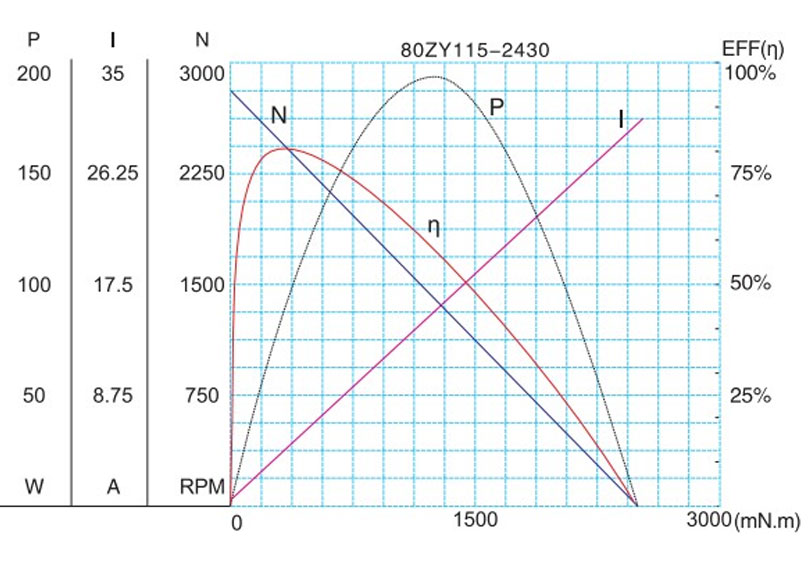

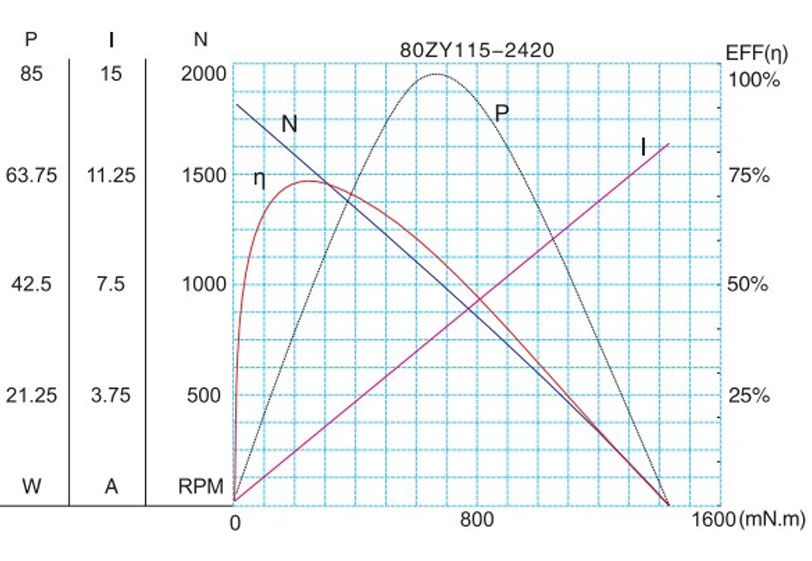

Caracteristica motorului Figura

F-14

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
