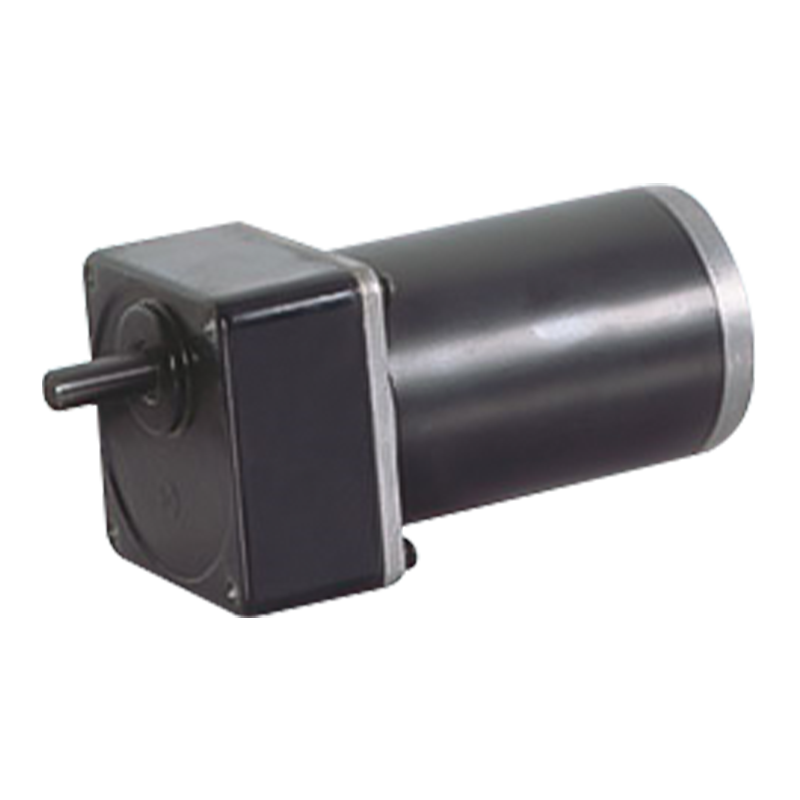

80JB100K/80ZY115 PWM 10N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

80JB100K/80ZY115 PWM 10N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

80JB100K/80ZY115 este o cutie de viteze planetară de 80 mm de înaltă performanță, concepută pentru o gamă largă de aplicații care necesită un control precis al cuplului. Cu o sarcină admisă de 10 N.m, cutia de viteze oferă eficiență și durabilitate a transmisiei.
Viteza poate fi controlată direct prin ajustarea tensiunii de intrare, iar reglarea vitezei este simplă (cum ar fi reglarea tensiunii PWM), fără algoritmi de control complecși și este potrivită pentru cerințele de reglare a vitezei la costuri reduse. Combinat cu un senzor de poziție și un sistem de control adecvat, motorul cu angrenaj paralel cu perii poate obține un control mai precis al poziției. În legătura de poziționare a liniei automate de producție, piesele mecanice pot fi poziționate cu precizie în poziția specificată, îmbunătățind gradul de automatizare și precizia producției.

  • 80JB100K/80ZY115 PWM 10N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Flanșă de sarcină permisă: 10N.m

Motor DC cu angrenaj cilindru PM

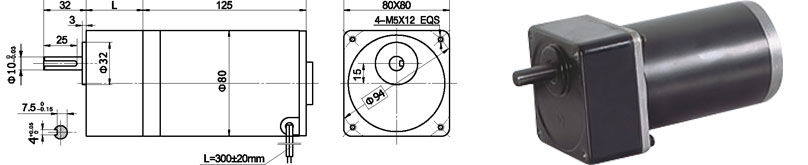

Dimensiuni

Cutie de viteze integrată de 80 mm, cu cuplu nominal de până la 10,0 N.m, angrenaje din oțel de construcție aliat, toate echipate cu rulmenți cu bile.

Date tehnice motor

TIP

Tensiune nominală VDC

Viteza in gol r/min

Curent fără sarcină A

Viteza nominala r/min

Cuplul nominal N.m

Putere de iesire W

Curentul nominal A

Cuplul de blocare N.m

Curent de blocare A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Date tehnice motorreductor

Configurație 80ZY115-2420 DC Motor (80ZY115-2420 DC Motor)

Raport de reducere

3

5

7.5

10

12.5

15

25

30

50

Numărul trenurilor de viteze

2

2

2

2

2

2

3

3

3

Lungime (L) mm

32

32

32

32

32

32

43

43

43

Viteza fără sarcină r/min

667

400

267

200

160

133

80

67

40

Viteza nominală r/min

567

340

227

170

136

113

68

57

34

Cuplul nominal N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Max. sarcina admisa intr-un timp scurt N.m

15

15

15

15

15

15

30

30

30

Sensul de rotație

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Configurație 80ZY115-2430 DC Motor (80ZY115-2430 DC Motor)

Raport de reducere

3

5

7.5

10

12.5

15

25

30

50

Numărul trenurilor de viteze

2

2

2

2

2

2

3

3

3

Lungime (L) mm

32

32

32

32

32

32

43

43

43

Viteza fără sarcină r/min

1000

600

400

300

240

200

120

100

60

Viteza nominală r/min

800

520

347

260

208

173

104

87

52

Cuplul nominal N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Max. sarcina admisa intr-un timp scurt N.m

15

15

15

15

15

15

30

30

30

Sensul de rotație

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

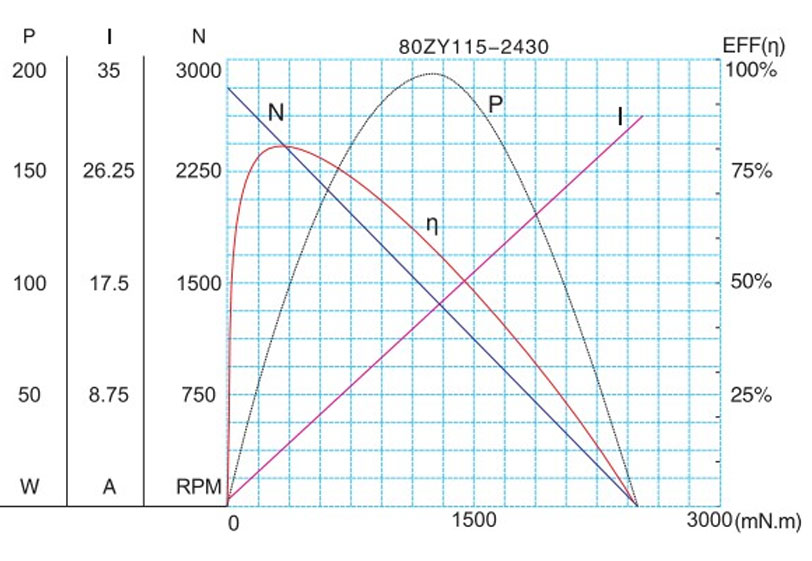

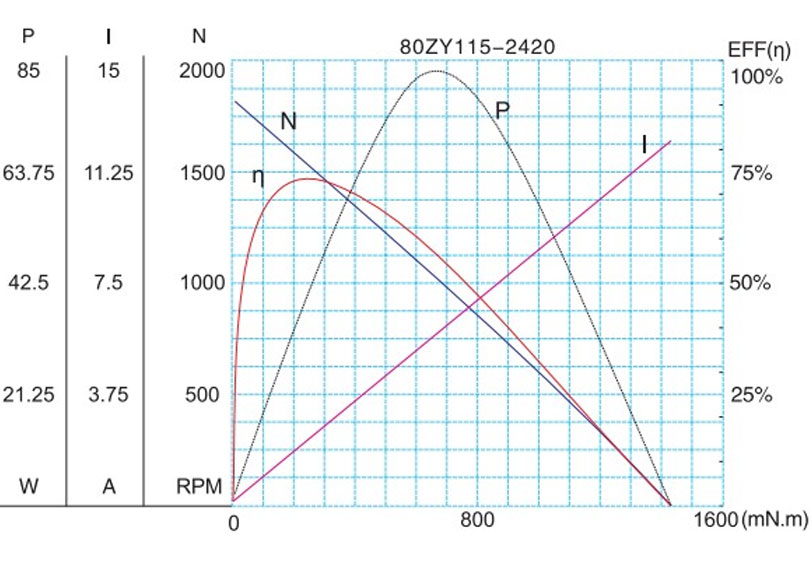

Caracteristica motorului Figura

F-13

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
