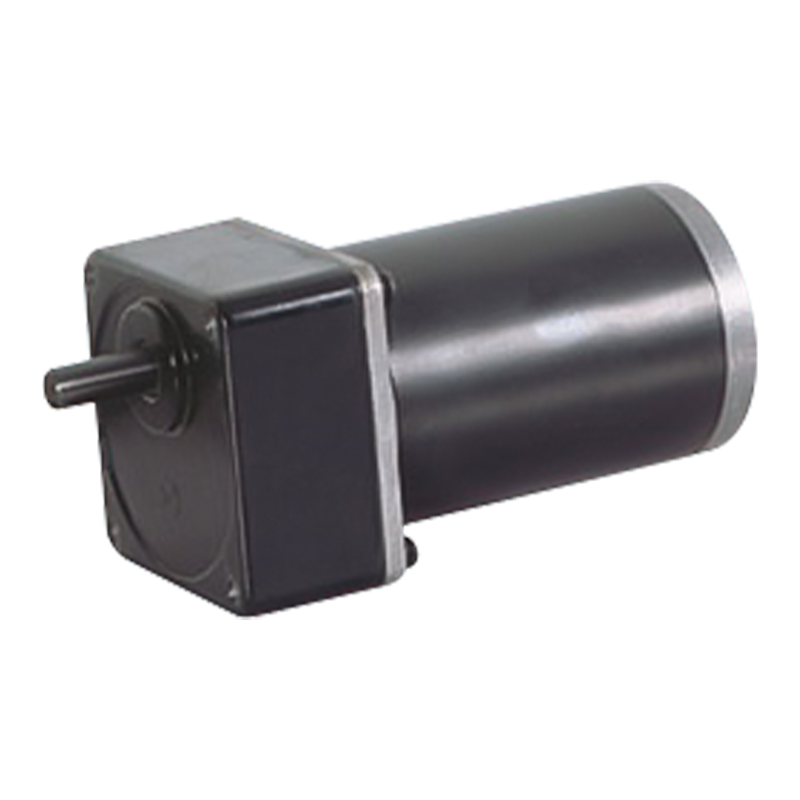

80JB100K/80ZY100 2000-3000rpm 10N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

80JB100K/80ZY100 2000-3000rpm 10N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

Motoreductorul DC cu magnet permanent 80JB100K/80ZY100 permite o sarcina de 10 N.m, o viteza in gol de 2000-3000rpm si un diametru exterior de 80 mm.
În conformitate cu cerințele actuale ale aplicației, motorul cu angrenaj paralel cu perii poate fi ușor extins și modernizat. De exemplu, prin creșterea numărului de trepte ale cutiei de viteze sau prin modificarea raportului de transmisie, cuplul de ieșire poate fi crescut și mai mult sau intervalul de viteză poate fi ajustat pentru a se adapta la diferite cerințe de lucru. În același timp, funcția motorului poate fi îmbunătățită și prin adăugarea de dispozitive auxiliare, cum ar fi codificatoare și frâne.

  • 80JB100K/80ZY100 2000-3000rpm 10N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

+86 0579-86817938-836

[email protected]

80JB100K/80ZY100

Interval de încărcare permis: 10N.m

Motor DC cu angrenaj cilindru PM

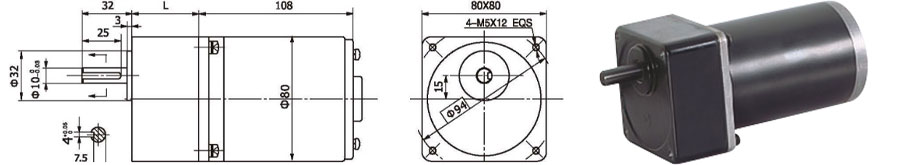

Dimensiuni

Cutie de viteze integrată de 80 mm, cu cuplu nominal de până la 10,0 N.m, angrenaje din oțel de construcție aliat, toate echipate cu rulmenți cu bile.

Date tehnice motor

TIP

Tensiune nominală VDC

Viteza in gol r/min

Curent fără sarcină A

Viteza nominala r/min

Cuplul nominal N.m

Putere de iesire W

Curentul nominal A

Cuplul de blocare N.m

Curent de blocare A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Date tehnice motorreductor

Configurație 80ZY100-2420 Motor DC

Raport de reducere

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Numărul trenurilor de viteze

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Lungime (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Viteza fără sarcină r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Viteza nominală r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Cuplul nominal N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Max. sarcina admisibila in timp scurt N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Sensul de rotație

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Configurație 80ZY100-2430 Motor DC

Raport de reducere

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Numărul trenurilor de viteze

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Lungime (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Viteza fără sarcină r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Viteza nominală r/min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Cuplul nominal N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Max. sarcina admisibila in timp scurt N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Sensul de rotație

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

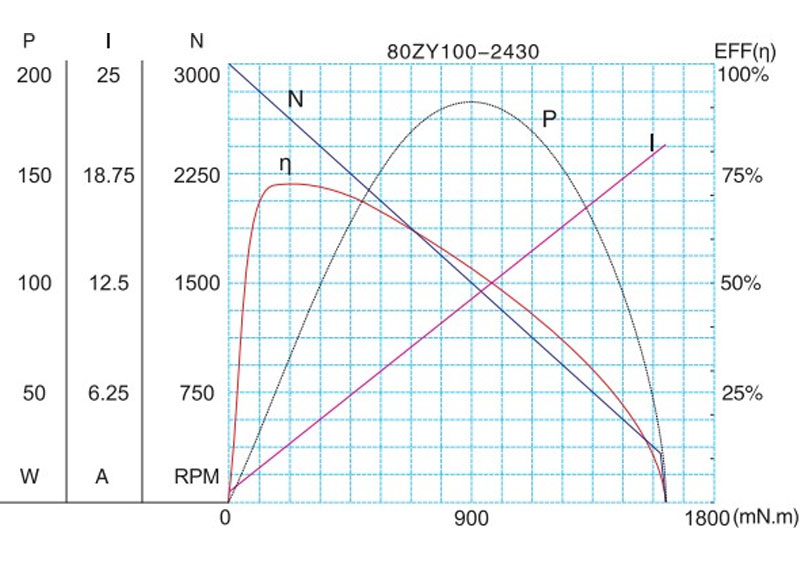

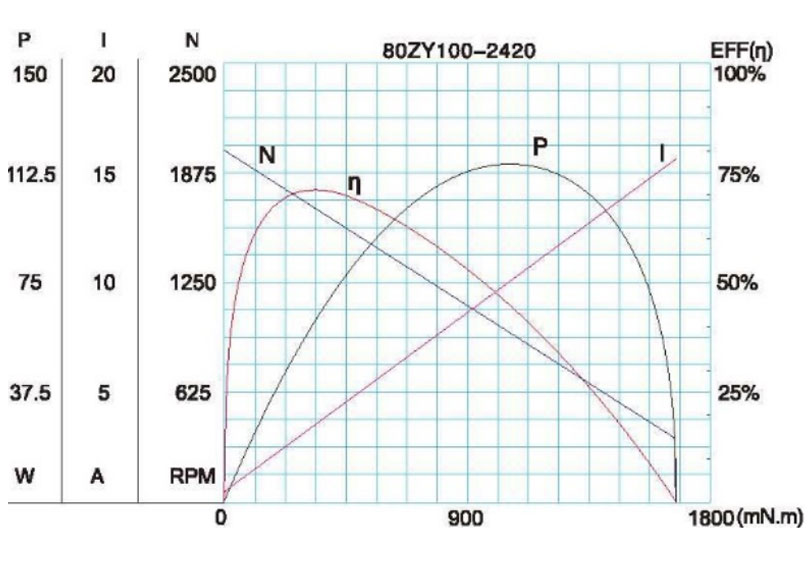

Caracteristica motorului Figura

F-12

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
