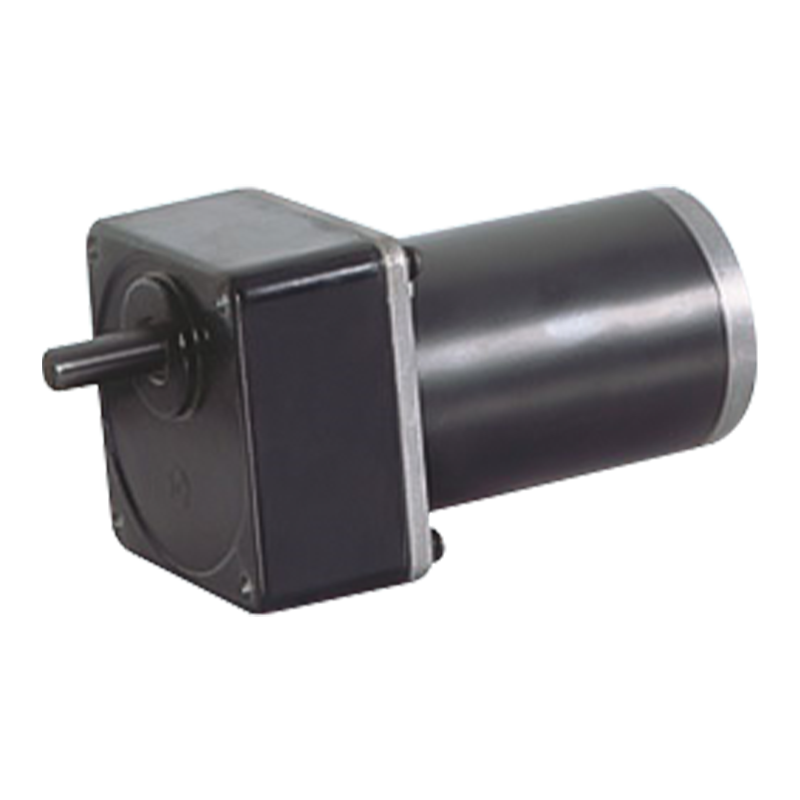

104JB300K/80ZY125 12v/24v 104mm 30N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

104JB300K/80ZY125 12v/24v 104mm 30N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

104JB300K/80ZY125 este un reductor de viteze integral cu un diametru exterior de 104mm, care permite o sarcină de 30N.m și este potrivit pentru medii cu dublă tensiune de 12v/24v.
Combinat cu un senzor de poziție și un sistem de control adecvat, motorul cu angrenaj paralel cu perii poate obține un control mai precis al poziției. În legătura de poziționare a liniei automate de producție, piesele mecanice pot fi poziționate cu precizie în poziția specificată, îmbunătățind gradul de automatizare și precizia producției. Structura compactă și dimensiunea axială mică a cutiei de viteze cu arbore paralel sunt potrivite pentru scenarii cu spațiu limitat (cum ar fi roboți mici, aparate electrocasnice etc.). Transmisia cu angrenaje paralele este lină, cu zgomot redus, poate oferi o putere de ieșire mai stabilă, astfel încât echipamentul să funcționeze mai stabil și mai fiabil, potrivit pentru echipamente cu cerințe ridicate de stabilitate de funcționare.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m Motor cu angrenaj cilindru periat DC cu magnet permanent

+86 0579-86817938-836

[email protected]

104JB300K/80ZY125

Interval de încărcare permis: 30N.m

Motor DC cu angrenaj cilindru PM

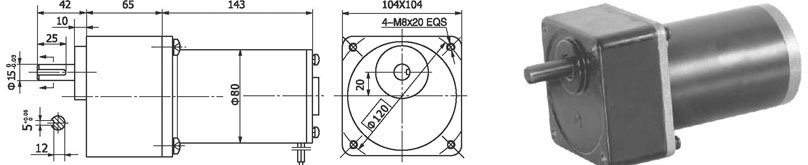

Dimensiuni

Cutie de viteze integrată de 104 mm, cu cuplu nominal de până la 30,0 N.m, angrenaje din oțel de construcție aliat, toate echipate cu rulmenți cu bile.

Date tehnice motor

TIP

Tensiune nominală VDC

Viteza in gol r/min

Curent fără sarcină A

Viteza nominala r/min

Cuplul nominal N.m

Putere de iesire W

Curentul nominal A

Cuplul de blocare N.m

Curent de blocare A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Date tehnice motorreductor

Configurație 80ZY125-2420 Motor DC

Raport de reducere

3

5

7.5

10

12.5

20

25

30

50

75

Numărul trenurilor de viteze

2

2

2

3

3

3

3

3

4

4

Lungime (L) mm

65

65

65

65

65

65

65

65

65

65

Viteza fără sarcină r/min

667

400

267

160

160

100

80

67

40

27

Viteza nominală r/min

567

340

227

136

136

85

68

57

34

23

Cuplul nominal N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Max. sarcina admisa intr-un timp scurt N.m

10

10

10

30

30

30

30

30

60

60

Sensul de rotație

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Configurație 80ZY125-2435 Motor DC

Raport de reducere

3

5

7.5

10

12.5

20

25

30

50

75

Numărul trenurilor de viteze

2

2

2

3

3

3

3

3

4

4

Lungime (L) mm

65

65

65

65

65

65

65

65

65

65

Viteza fără sarcină r/min

1167

700

467

350

280

175

140

117

70

47

Viteza nominală r/min

1000

600

400

300

240

150

120

100

60

40

Cuplul nominal N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Max. sarcina admisa intr-un timp scurt N.m

10

10

10

30

30

30

30

30

60

60

Sensul de rotație

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

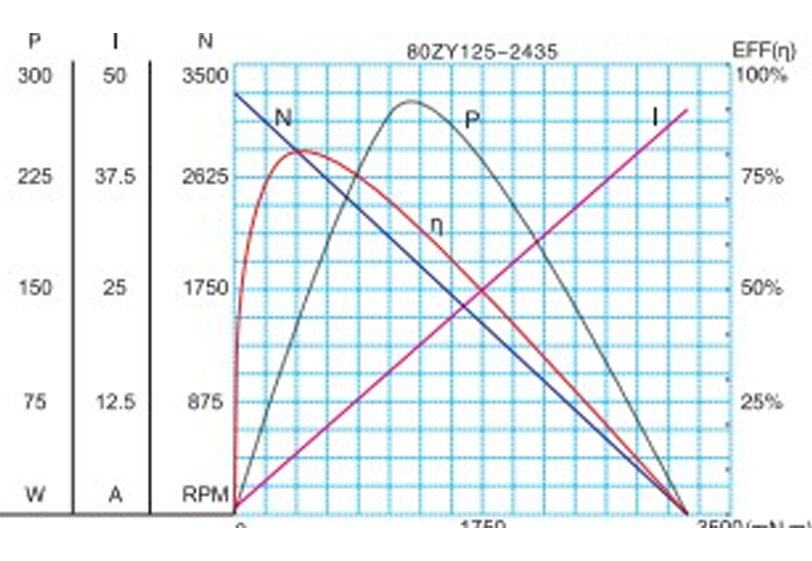

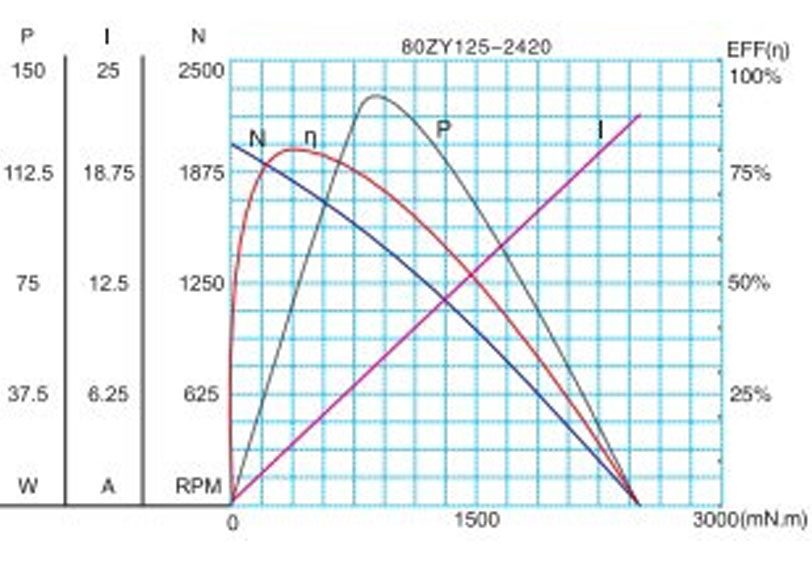

Figura caracteristică motorului

F-15

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
