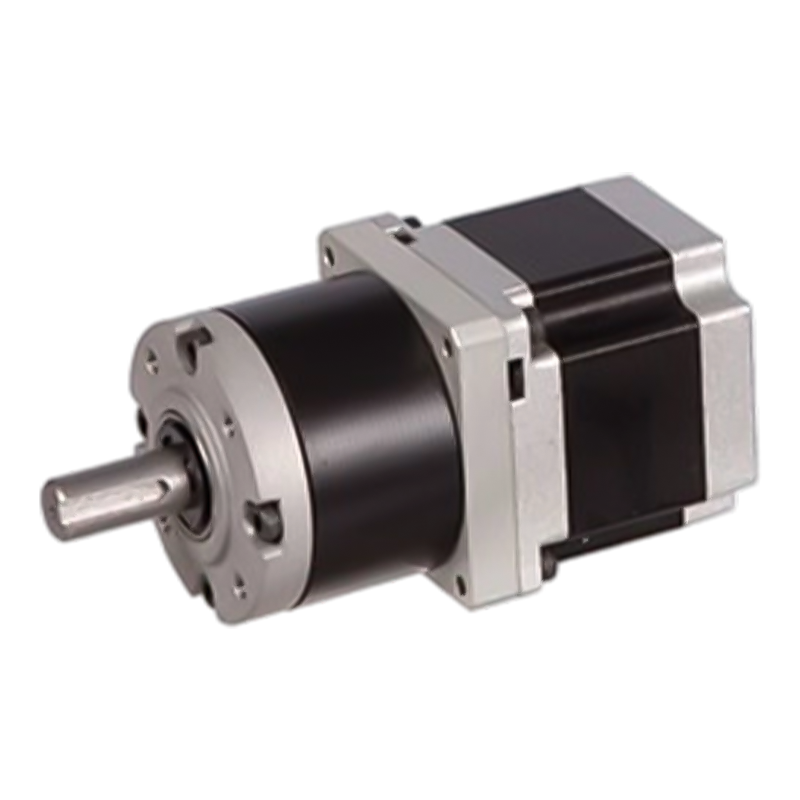

Motor pas cu pas cu angrenaj planetar hibrid 56JXS300K/57STH de înaltă precizie

Motor pas cu pas cu angrenaj planetar hibrid 56JXS300K/57STH de înaltă precizie

2JX150K/42STH Cutia de viteze planetară cu motor pas cu pas hibrid de înaltă precizie este un motor pas cu pas hibrid de înaltă performanță, echipat cu o cutie de viteze planetară cu un material inel metalic, potrivit pentru diverse aplicații de înaltă precizie și cuplu ridicat. Sarcina radială maximă admisă este de 80 N, sarcina axială maximă admisă este de 30 N, jocul radial al arborelui este mai mic de 0,06 mm, jocul axial al arborelui este mai mic de 0,3 mm și jocul la gol este mai mic de 1,5 °. Acest motor vine în mai multe specificații, cum ar fi 42STH33-0956A, 42STH33-0406A etc., fiecare model detaliind parametri precum tensiunea nominală, curentul pe fază, rezistența pe fază, inductanța, cuplul de reținere, numărul de cabluri, inerția rotorului, greutatea și lungimea. În plus, sunt furnizate date de performanță pentru diferite rapoarte de reducere, variind de la 3,5 la 294, cu un cuplu nominal maxim de la 30 kg.cm la 150 kg.cm, un cuplu admisibil de scurtă durată de la 50 kg.cm la 450 kg.cm și o eficiență de la 90% la 66%. Acești parametri tehnici detaliați și indicatori de performanță fac ca acest produs să fie aplicabil pe scară largă în automatizări industriale, mașini de precizie și alte domenii.

  • Motor pas cu pas cu angrenaj planetar hibrid 56JXS300K/57STH de înaltă precizie

+86 0579-86817938-836

[email protected]

56JXS300K/57STH

Cutie de viteze standard OD 56 mm (cu sigiliu de ulei),

Interval de sarcină permis: 9.0N.m~30N.m

Motor pas cu angrenaj planetar (Material angrenaj inelar: metal)

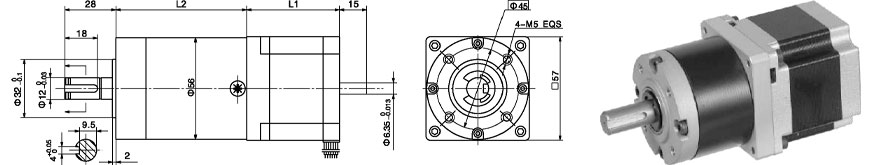

Dimensiuni

Material inel

Metal

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (10 mm de la flanșă)

≤250N

Max. sarcina axială pe arbore

≤100N

Joc radial al arborelui (lângă flanșă)

≤ 0,08 mm

Joc axial al arborelui

≤0,4 mm

Reactie la gol

≤1,5°

Date tehnice

Specificații motor pas cu pas hibrid 57STH cu cuplu ridicat

Model nr.

Tensiune nominală

Curent/Fază

Rezistență/Fază

Inductanță/Fază

Holding Torgue

# de clienți potențiali

Inerția rotorului

Greutate

Lungimea L1

Max. Raportul de transmisie

Model nr.

Un singur arbore

V

A

Ω

mH

g.cm

g-m²

g

mm

57STH41-1006A

5.7

1

5.7

5.4

3.9

6

120

0.45

41

0.21

1:326

57STH41-2006A

2.8

2

1.4

1.4

3.9

6

1:326

57STH41-3006A

1.9

3

0.63

0.6

3.9

6

1:326

57STH41-2804A

2

2.8

0.7

1.4

5.5

4

1:234

57STH51-1006A

6.6

1

6.6

8.2

7.2

6

275

0.65

51

0.36

1:168

57STH51-2006A

3.3

2

1.65

2.2

7.2

6

1:168

57STH51-3006A

2.2

3

0.74

0.9

7.2

6

1:168

57STH51-2804A

2.3

2.8

0.83

2.2

10.1

4

1:77

57STH56-1006A

7.4

1

7.4

10

9

6

300

0.7

56

0.4

1:77

57STH56-2006A

3.6

2

1.8

2.5

9

6

1:77

57STH56-3006A

2.3

3

0.75

1.1

9

6

1:77

57STH56-2804A

2.5

2.8

0.9

2.5

12.6

4

1:77

Specificații cutiei de viteze planetare 56JXS300K

2 tipuri: cutie de viteze întărită sau cu durată lungă de viață

Raport de reducere

3.6

4.25

7.5

13

15

18

27

32

47

55

65

77

168

198

234

276

326

Numărul trenurilor de viteze

1

2

3

4

Lungime (L2) mm

53

61

72

84

Max. cuplul nominal kg. cm

90

150

240

300

Cuplu admisibil de scurtă durată kg.cm

270

450

720

900

Eficiență %

0.9

0.81

0.73

0.66

Greutate g

640

710

880

1220
