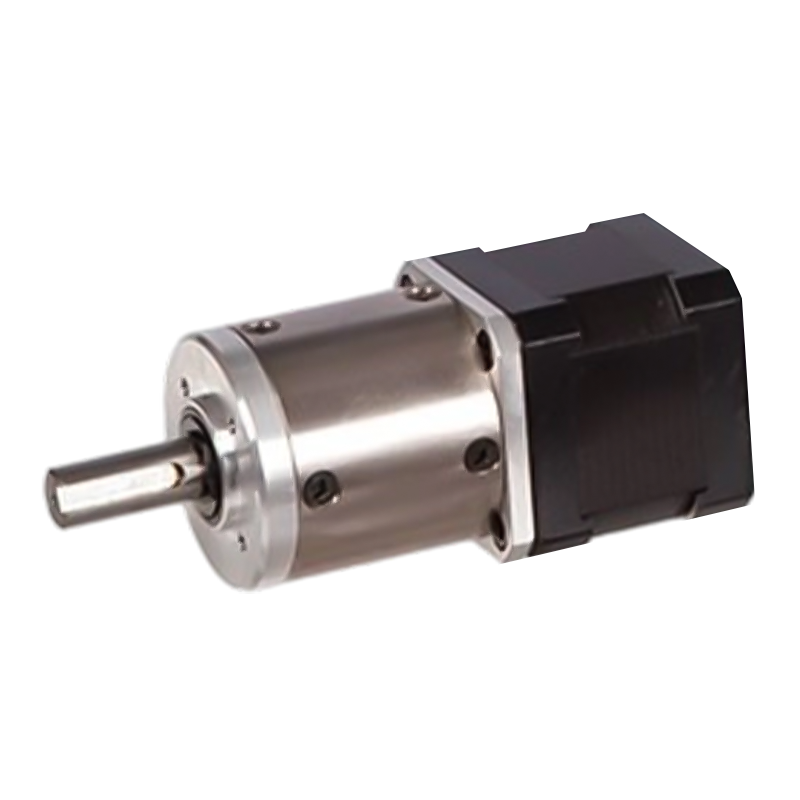

42JXGTS200K/42STH 42mm 6N.m~20N.m Motor pas cu angrenaj planetar

42JXGTS200K/42STH 42mm 6N.m~20N.m Motor pas cu angrenaj planetar

Motorul hibrid Star 42JXGTS200K/42STH este o unitate de putere de înaltă performanță, cu un diametru exterior de 42 mm și un interval de cuplu admisibil: 6N.m~20N.m.
Datorită caracteristicilor sale eficiente și durabile, poate reduce costurile de întreținere și consumul de energie în timpul utilizării, are o performanță ridicată la costuri și are o competitivitate puternică în multe domenii de aplicare sensibile la costuri. Poate subdiviza în continuare unghiul de pas al motorului pas cu pas și poate îmbunătăți semnificativ precizia de poziționare a sistemului. De exemplu, cutiile de viteze planetare de precizie pot avea erori de minute de arc de până la 0,05 min, ceea ce le face deosebit de potrivite pentru mașinile CNC.

  • 42JXGTS200K/42STH 42mm 6N.m~20N.m Motor pas cu angrenaj planetar

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

Cutie de viteze planetară de 42 mm

Interval de sarcină permis: 6N.m~20N.m

Motor pas cu angrenaj planetar (Material angrenaj inel: metal)

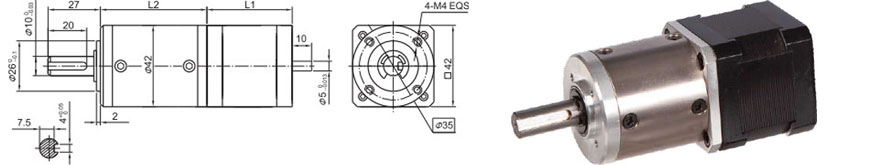

Dimensiuni

Cutie de viteze planetară

Material inel

Metal

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (12 mm de la flanșă)

≤80N

Max. sarcina axială pe arbore

≤30N

Joc radial al arborelui (lângă flanșă)

≤0,06 mm

Joc axial al arborelui

≤0,3 mm

Reactie la gol

≤1,5°

Date tehnice

Specificații motor pas cu pas 42STH hibrid

Model nr.

Tensiune nominală

Curent/Fază

Rezistență/Fază

Inductanță/Fază

Holding Torgue

# de clienți potențiali

Inerția rotorului

Greutate

Lungimea L1

Max. Raportul de transmisie

Un singur arbore

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Arbore simplu, B Arbore dublu

Specificații cutiei de viteze planetare 40JXGTS200K

Raport de reducere

4.44

17

22

65

83

106

247

316

403

515

Numărul trenurilor de viteze

1

2

3

4

Lungime (L2) mm

38.2

49.7

60

70.3

Max. cuplul nominal kg. cm

60

100

160

200

Cuplu admisibil de scurtă durată kg.cm

180

300

480

600

Eficiență %

0.9

0.81

0.73

0.66

Greutate g

350

450

550

650

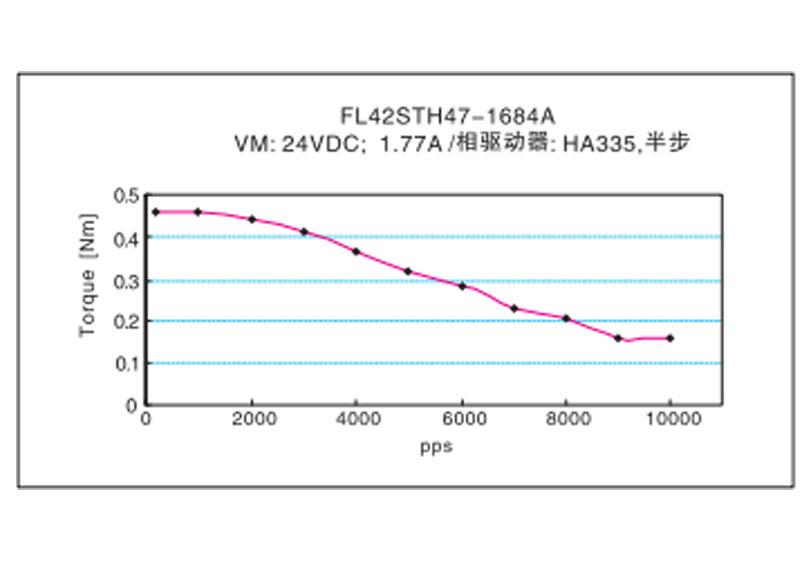

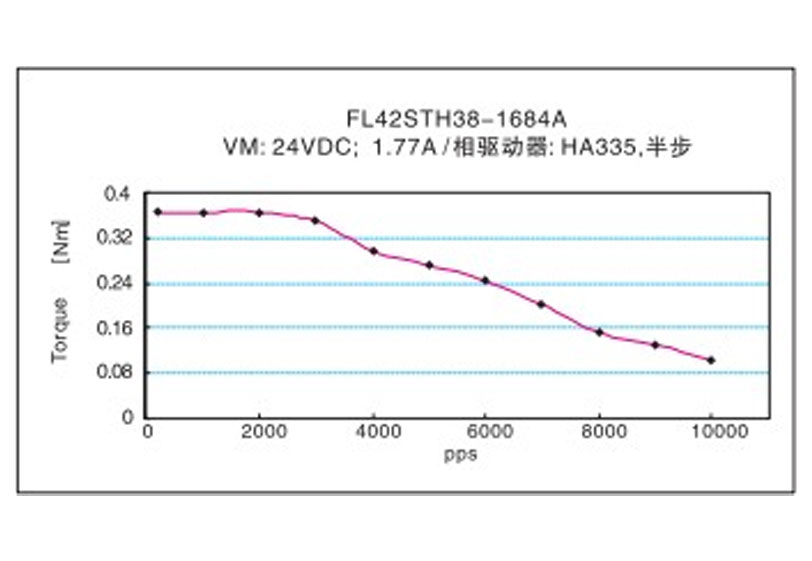

Caracteristici frecvență-cuplu
