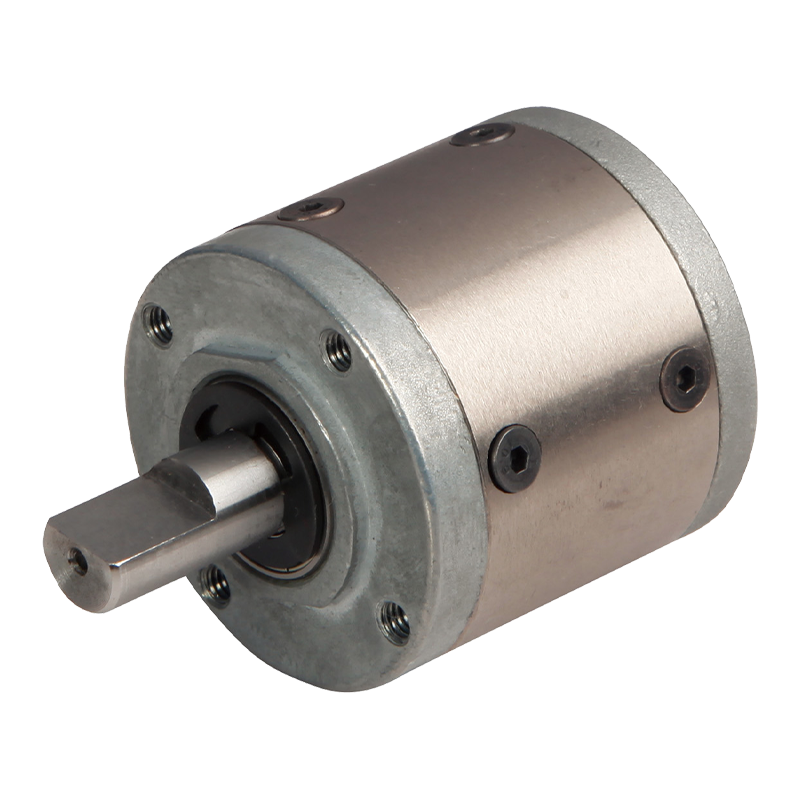

Cutie de viteze planetară 42JX150K 42mm 2-15N.m

Cutie de viteze planetară 42JX150K 42mm 2-15N.m

42JX150K este un reductor planetar de înaltă performanță, cu un diametru exterior de 423 mm, care permite un interval de cuplu de 2N.m ~ 15N.m și o temperatură de funcționare de -10℃~ 80℃.
Structura trenului de angrenaje planetare a cutiei de viteze planetare permite mai multor angrenaje să se îmbine între ele într-un spațiu limitat pentru a obține transmisia puterii și decelerația și creșterea cuplului. În comparație cu cutiile de viteze tradiționale cu arbore paralel, cu același raport de transmisie și capacitate de încărcare, volumul cutiei de viteze planetare poate fi redus cu 30% până la 50%, iar greutatea este, de asemenea, mai ușoară, ceea ce este ușor de instalat și aranjat în echipamente cu spațiu limitat. Mai multe roți planetare împart sarcina, ceea ce face ca forța pe fiecare angrenaj să fie relativ mică. În același timp, angrenajul este de obicei realizat din oțel aliat de înaltă rezistență, după călire, șlefuire și alte procese, duritatea suprafeței dintelui este mare, rezistență bună la uzură, poate rezista la cupluri mari și la sarcini de impact, potrivite pentru ocazii de transmisie grea.

  • Cutie de viteze planetară 42JX150K 42mm 2-15N.m

+86 0579-86817938-836

[email protected]

Cutie de viteze planetară de 42 mm 42JX150K

Reductor planetar Φ42

Interval de cuplu admisibil: 2N.m~15N.m

Cutie de viteze planetară

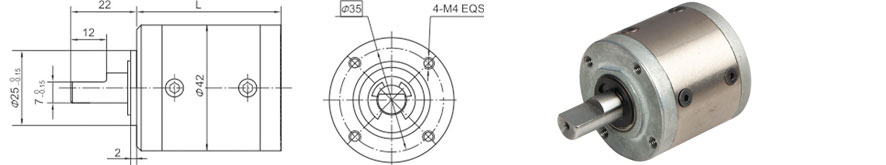

Dimensiuni

Parametru

Parametrul raportului de transmisie

Raportul de transmisie

Dimensiunea L

Etapa 1

3,5~6,0

32.5

Etapa 2

14~30

39.2

Etapa 3

49~144

46

Etapa 4

172~504

52.5

Parametru

Parametru

Etapa 1

Etapa 2

Etapa 3

Etapa 4

Eficiența transmisiei

90%

81%

73%

66%

Cuplu de toleranță nominal

2N.m

4N.m

8N.m

15N.m

Cuplu maxim de toleranță momentan

De trei ori cuplul nominal

Temperatura de functionare

-10℃~ 80℃

Umiditatea ambientală de funcționare

20%~85%RH

Recomandați viteza de intrare

≤4000rpm

Direcția de intrare și ieșire

Aceeași direcție

Date tehnice

Materialul carcasei

Metal

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (12 mm de la flanșă)

≤80N

Max. sarcina axială pe arbore

≤30N

Joc radial al arborelui (lângă flanșă)

≤0,06 mm

Joc axial al arborelui

≤ 0,3 mm

Reactie la gol

≤1,5°

Forța de prindere a arborelui, max

≤150N
