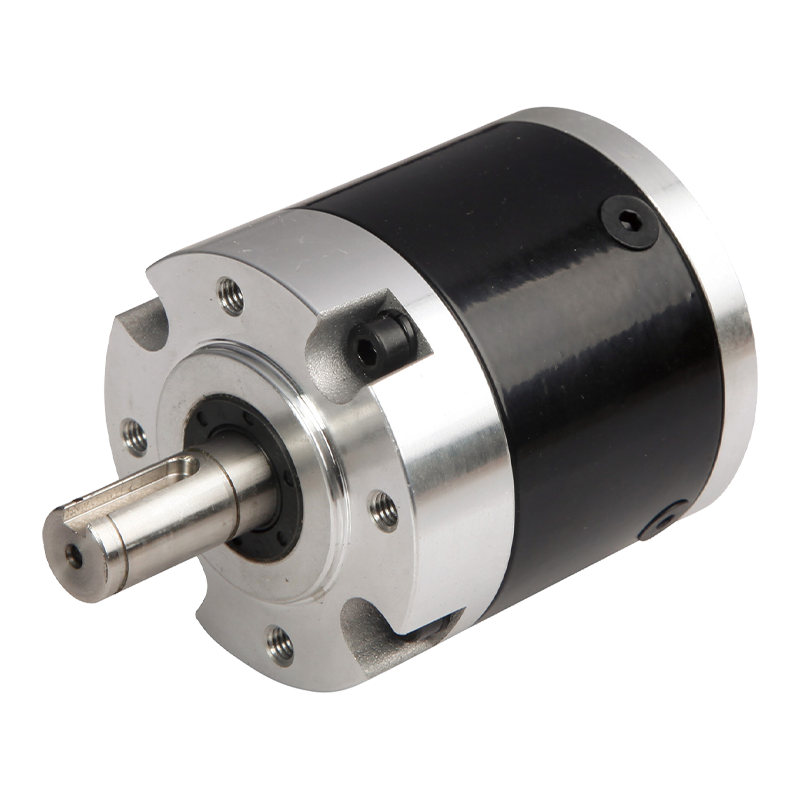

56JXL300K 56mm 300N Cutie de viteze planetară cu zgomot redus

56JXL300K 56mm 300N Cutie de viteze planetară cu zgomot redus

Cutia de viteze planetară cu zgomot redus 56JXL300K este un produs de înaltă performanță conceput special pentru aplicații de înaltă precizie și cu zgomot redus. Această cutie de viteze are o structură de angrenaj planetar cu dinți elicoidal de 56 mm, care permite un interval de cuplu de la 3 N.m la 30 N.m, făcându-l potrivit pentru diverse echipamente de automatizare industrială și mașini de precizie. Materialul carcasei este format din dinți elicoidali din metal și plastic, asigurând robustețe și durabilitate. Tipul de rulmenți ai arborelui de ieșire sunt rulmenți, cu o sarcină radială maximă admisă de 200N și o sarcină axială maximă admisă de 100N. Jocul radial al arborelui este mai mic de 0,04 mm, iar jocul axial este mai mic de 0,3 mm, cu un joc la gol de 1,5°. Forța maximă de fixare prin presare a arborelui este de 300 N, garantând o funcționare stabilă în condiții de sarcină ridicată. Parametrii raportului de transmisie includ etapele unu, doi, trei și patru, corespunzând diferitelor eficiențe ale transmisiei și cuplurilor de toleranță nominale, îndeplinind cerințele diferitelor scenarii de aplicare. Intervalul de temperatură de funcționare este de la -10°C la 80°C, cu o umiditate ambientală de funcționare de 20% până la 85%RH și o viteză de intrare recomandată care nu depășește 4000rpm.

  • 56JXL300K 56mm 300N Cutie de viteze planetară cu zgomot redus

+86 0579-86817938-836

[email protected]

Cutie de viteze planetară de 56 mm 56JXL300K

Cutie de viteze planetară cu dinți elicoidal de 56 mm, cu zgomot redus,

Interval de sarcină permis: 3N.m〜30N.m

Cutie de viteze planetară cu zgomot redus

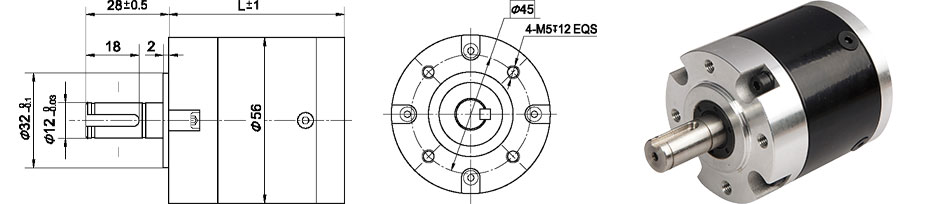

Dimensiuni

Parametru

Parametrul raportului de transmisie

Raportul de transmisie

Dimensiunea L

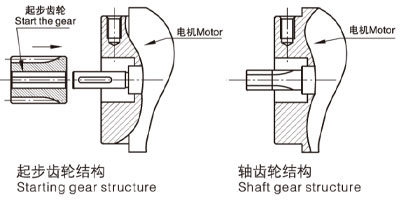

Dinții axului, structura de pornire

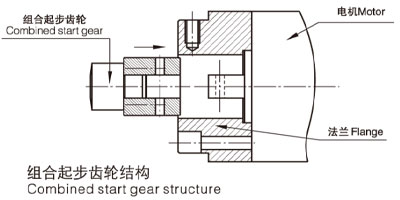

Structura de pornire combinată

Etapa 1

4,2 ~9

47

64

Etapa 2

15 ~ 38

59

72

Etapa 3

54 ~ 163

78

91

Etapa 4

196 ~ 691

90

103

Parametru

Parametru

Etapa 1

Etapa 2

Etapa 3

Etapa 4

Eficiența transmisiei

0.9

0.81

0.73

0.66

Cuplu de toleranță nominal

3N.m

12N.m

20N.m

30N.m

Cuplu maxim de toleranță momentan

De trei ori mai mare decât cuplul nominal

Temperatura de functionare

-10℃~ 80℃

Umiditatea ambientală de funcționare

20%~85%RH

Recomandați viteza de intrare

≤4000rpm

Direcția de intrare și ieșire

Aceeași direcție

Date tehnice

Materialul carcasei

Meta"Elicoidal din plastic

Rulment la iesire

Rulmenti cu bile

Max. Sarcină radială (10 mm de la flanșă)

≤200N

Max. sarcina axială pe arbore

≤100N

Joc radial al arborelui (lângă flanșă)

≤0,04 mm

Joc axial al arborelui

≤0,3 mm

Reactie la gol

≤1,5°

Forța de prindere a arborelui, max

≤300N

Schema de potrivire a motorului

Modul

Nr.dinti

Etapa 1

Etapa 2

Etapa 3

Etapa 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
