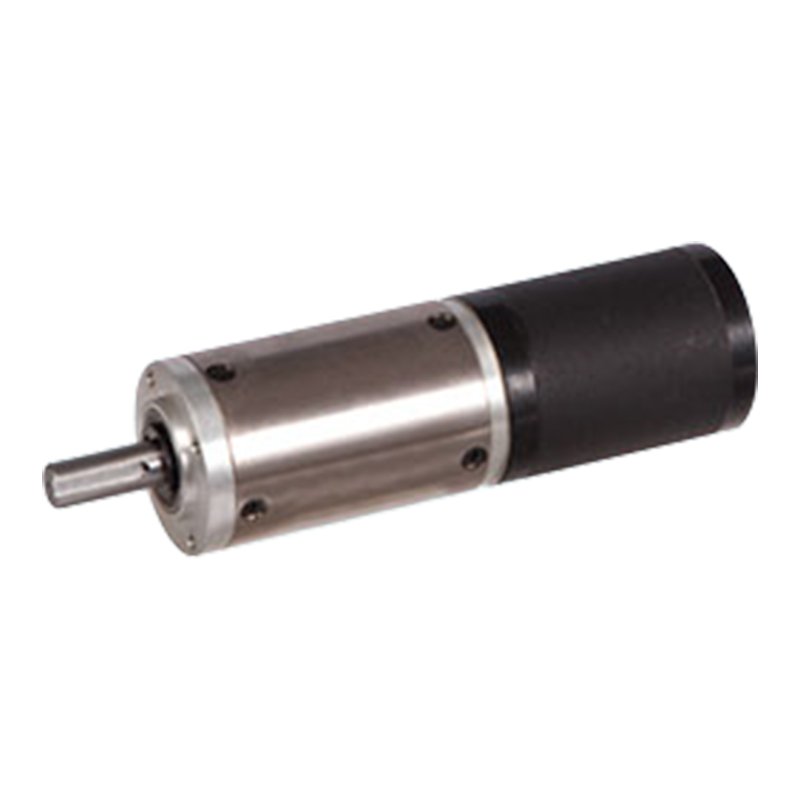

42JXGT200K/42ZWN60 42mm 12v/24v DC cu angrenaj planetar fără perii

42JXGT200K/42ZWN60 42mm 12v/24v DC cu angrenaj planetar fără perii

42JXGT200K/42ZWN60 este o unitate de alimentare compactă cu un diametru exterior de 42 mm, potrivită pentru medii cu dublă tensiune de 12v/24v, folosind un design de inel interior metalic.
În transmisia cu angrenaje, îmbinarea dintre roata planetară și roata solară și inelul dinților este relativ netedă, iar tehnologia de procesare a angrenajului de înaltă precizie poate reduce eficient zgomotul transmisiei, iar zgomotul în timpul funcționării poate fi de obicei controlat sub 40-60 decibeli. Structura transmisiei angrenajului planetar este compactă, angrenajul este realizat din oțel aliat de înaltă rezistență, după călire, șlefuire și alte procese, cu rezistență ridicată și rezistență la uzură, poate rezista la sarcini mari de impact, durată de viață lungă.

  • 42JXGT200K/42ZWN60 42mm 12v/24v DC cu angrenaj planetar fără perii

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWN60

Cutie de viteze planetară OD 42 mm,

Interval de sarcină permis: 2N.m~20N.m

Motor cu angrenaj planetar BLDC (material angrenaj inel: metal)

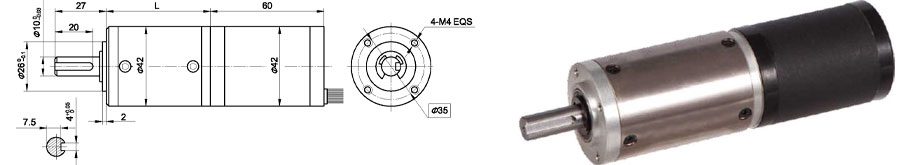

Dimensiuni

Date tehnice ale motorului fără perii

TIP

Numărul de poli

Numărul de faze

Tensiune nominală VDC

Viteza in gol r/min

Viteza nominala r/min

Cuplu nominal mN.m

Puterea nominală W

Cuplu Reak mN.m

Curentul de vârf A

Rezistență linie la linie ohmi

Inductanța linie la linie mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Date tehnice ale motorului cu angrenaj fără perii

Configurație 42ZWN60-2430 Motor DC fără perii (Motor 42ZWN60-2430 BLDC)

Raport de reducere

65

83

83

247

247

403

515

944

Numărul trenurilor de viteze

3

3

3

4

4

4

4

5

Lungime (L) mm

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Viteza fără sarcină r/min

46

36

36

12

12

7.4

5.8

3.2

Viteza nominală rAnin

32

25

25

9

9

5.2

4.1

2.2

Cuplul nominal N.m

2.4

3

3

8

8

13

17

20

Max. sarcina admisibila intr-un timp scurt N.m

50

50

50

60

60

60

60

60

Diagrama firelor

U

V

W

Vcc

Ha

Hb

El

GND

roșu

maro

negru

Albastru

Galben

maro

roșu

verde

22AWG UL1007

26AWG UL1007
