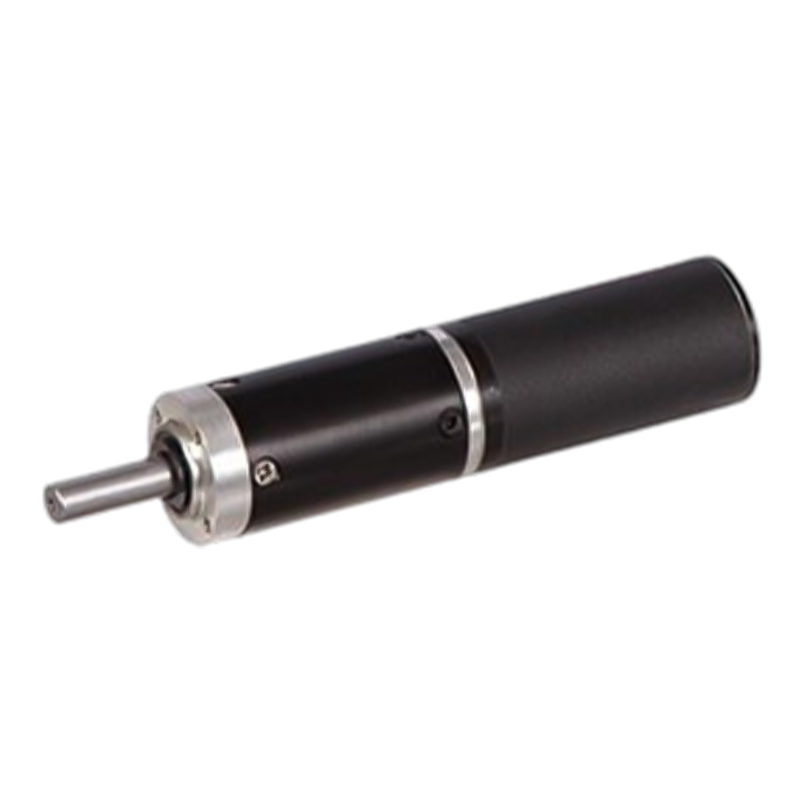

22JX10K/22ZWN45 22mm 7000 rpm motor cu angrenaj planetar DC fără perii

22JX10K/22ZWN45 22mm 7000 rpm motor cu angrenaj planetar DC fără perii

Motorul planetar DC fără perii 22JX10K/22ZWN45 folosește un inel interior metalic cu un diametru exterior de 22 mm, permițând un interval de cuplu de 0,05N.m~0,5N.m și o viteză fără sarcină de 7000 RPM.
Prin angrenarea angrenajului în mai multe etape, se poate obține un raport ridicat de decelerare într-un volum mic (cum ar fi până la 9000:1 în patru etape), iar cuplul de ieșire este mare și distribuit uniform, ceea ce este potrivit pentru scenarii cu spațiu limitat, cum ar fi articulațiile robotului și echipamentele de automatizare. Rotorul motorului fără perii folosește magneți permanenți, care sunt mai subțiri și mai ușori și, în combinație cu aspectul compact al angrenajelor planetare, structura generală este mai mică.

  • 22JX10K/22ZWN45 22mm 7000 rpm motor cu angrenaj planetar DC fără perii

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

Cutie de viteze planetară OD 22 mm,

Interval de sarcină permis: 0,05N.m~0,5N.m

Motor cu angrenaj planetar BLDC (material angrenaj inel: metal)

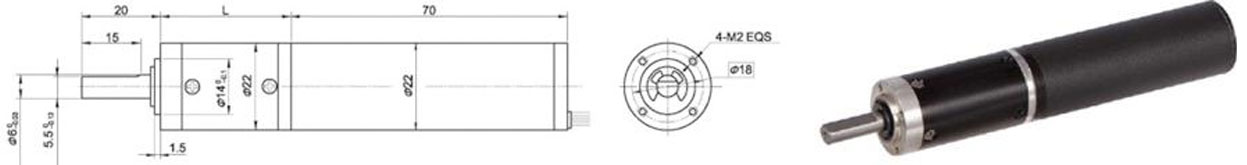

Dimensiuni

Motor DC fără perii trifazic 10 poli, cu driver extern

Date tehnice ale motorului fără perii

TIP

Numărul de poli

Numărul de faze

Tensiune VDC

Viteza in gol r/min

Viteza r/min

Cuplu mN.m

Putere W

Cuplu mN.m

Actualul A

Rezistență linie la linie în ohmi

Inductanța linie la linie mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Date tehnice ale motorului cu angrenaj fără perii

Configurație 22ZWN45-2470 BLDC Motor (22ZWN45-2470 BLDC Motor)

Raport de reducere

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Numărul trenurilor de viteze

1

1

2

2

2

3

3

3

3

4

4

4

Lungime (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Viteza fără sarcină r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Viteza nominală rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Cuplul nominal N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Max. sarcina admisibila intr-un timp scurt N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
