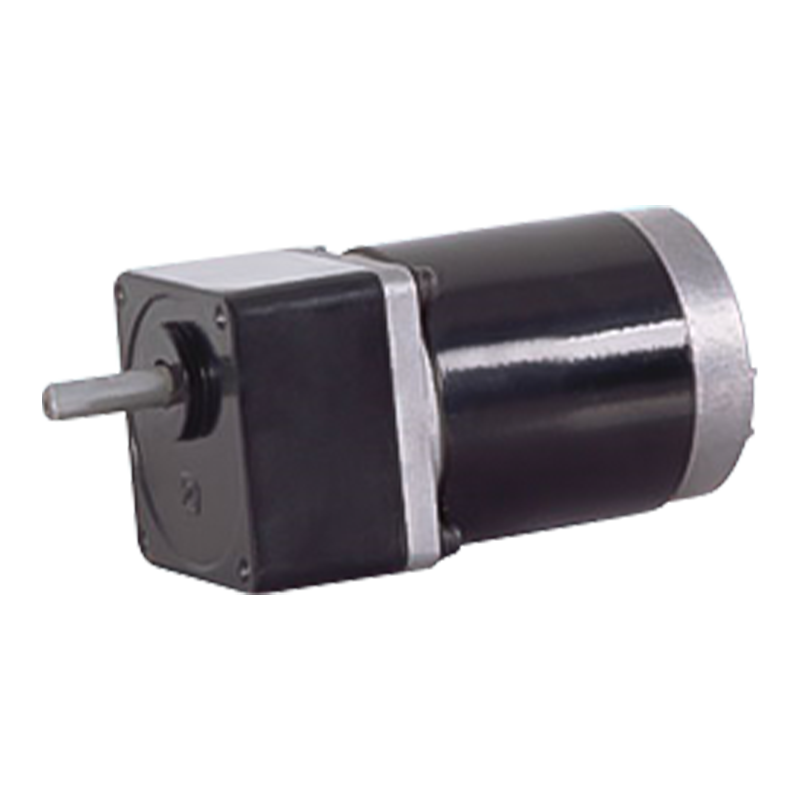

60JB50K/60ZY75 Motor cu angrenaj cilindru periat stabil cu magnet permanent

60JB50K/60ZY75 Motor cu angrenaj cilindru periat stabil cu magnet permanent

Motorul 60JB50K/60ZY75 cu magneți permanenți, cu angrenaj cilindric, periat, este o soluție de antrenare integrată de înaltă precizie, concepută pentru aplicații industriale care necesită o ieșire stabilă a cuplului și un control precis al mișcării. Construit cu angrenaje din oțel structural aliat și rulmenți de rulare de precizie, combină eficiența tehnologiei cu magnet permanent DC cu o capacitate robustă de încărcare de până la 5,0 N.m. Sistemul de angrenaje optimizat în mai multe trepte realizează o eficiență excepțională a transmisiei cuplului și o longevitate mecanică, în timp ce prelucrarea avansată a profilului dintelui asigură niveluri de zgomot foarte scăzute, care depășesc standardele din industrie. Ideal pentru robotică, linii de producție automate și echipamente medicale, acest motor excelează în mediile care necesită funcționare continuă și sensibilitate la zgomot. Designul său modular simplifică instalarea și acceptă compatibilitatea cu diverse protocoale de control industrial, permițând integrarea perfectă în sisteme complexe.

  • 60JB50K/60ZY75 Motor cu angrenaj cilindru periat stabil cu magnet permanent

+86 0579-86817938-836

[email protected]

60JB50K/60ZY75

Interval de încărcare permis: 5,0 N.m

Motor DC cu angrenaj cilindru PM

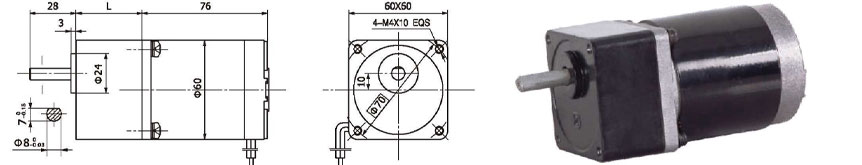

Dimensiuni

Cutie de viteze integrată de 60 mm, cu cuplu nominal de până la 5,0 N.m, angrenaje din oțel de construcție aliat, toate echipate cu rulmenți cu bile.

Date tehnice motor

TIP

Tensiune nominală VDC

Viteza in gol r/min

Curent fără sarcină A

Viteza nominala r/min

Cuplul nominal N.m

Putere de iesire W

Curentul nominal A

Cuplul de blocare N.m

Curent de blocare A

60ZY75-2420

24

2000

0.3

1600

50

8

0.8

215

2.1

60ZY75-2430

24

3000

0.4

2400

70

17

1.2

296

5

60ZY75-2440

24

4000

0.5

3200

90

30

2.2

404

8.5

Date tehnice motorreductor

Configurație 60ZY75-2420 DC Motor (60ZY75-2420 DC Motor)

Raport de reducere

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Numărul trenurilor de viteze

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Lungime (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Viteza fără sarcină r/min

667

400

267

200

160

133

80

67

40

27

22

20

17

13

Viteza nominală r/min

533

320

213

160

128

106

64

53

32

21

18

16

13

10.5

Cuplul nominal N.m

0.13

0.22

0.33

0.44

0.55

0.66

1

1.2

2

2.7

3.1

3.6

4.3

5

Max. sarcina admisibila in timp scurt N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Sensul de rotație

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

Configurație 60ZY75-2430 DC Motor (60ZY75-2430 DC Motor)

Raport de reducere

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Numărul trenurilor de viteze

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Lungime (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Viteza fără sarcină r/min

1000

600

400

300

240

200

120

100

60

40

33

30

25

20

Viteza nominală r/min

800

480

320

240

192

160

96

80

48

32

26

24

20

16

Cuplul nominal N.m

0.17

0.28

0.42

0.56

0.7

0.85

1.2

1.5

2.5

3.8

4.5

5

5

5

Max. sarcina admisibila in timp scurt N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Sensul de rotație

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

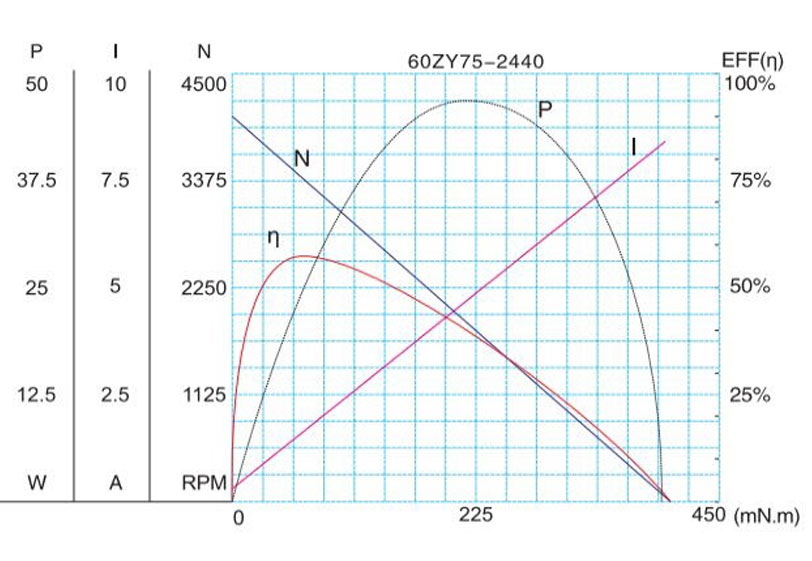

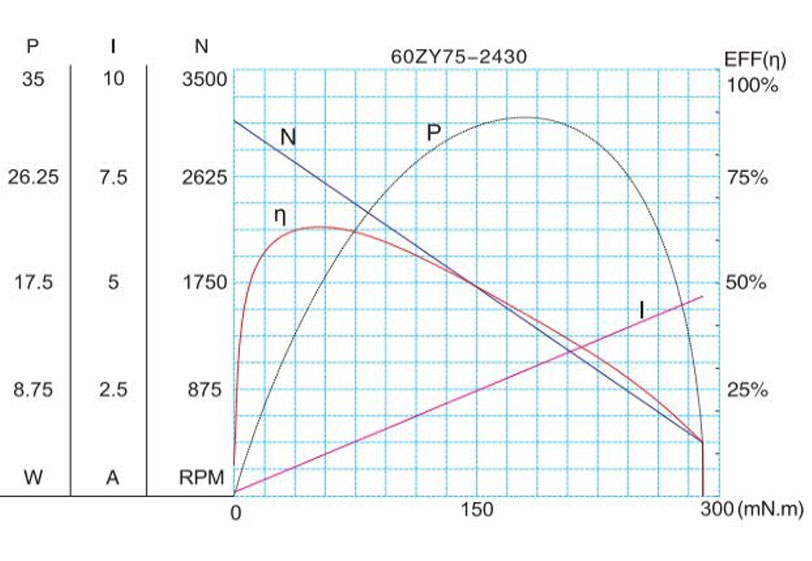

Caracteristica motorului Figura

F-8

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
