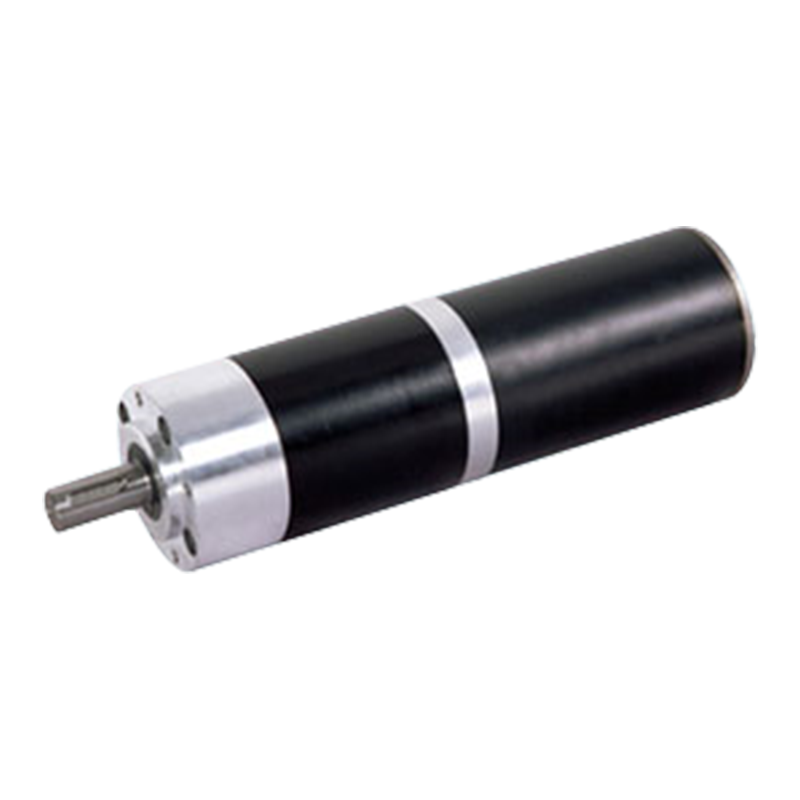

82JX1200K/80ZY125 82mm 120N.m Motor cu angrenaj planetar periat DC cu magnet permanent

82JX1200K/80ZY125 82mm 120N.m Motor cu angrenaj planetar periat DC cu magnet permanent

Motorul planetar DC cu magnet permanent este proiectat cu compatibilitate cu dublă tensiune de 12V/24V pentru a se adapta la diferite scenarii de consum de energie. Viteza fără sarcină de 2000-3500 rpm și raportul de transmisie 6-71 pot ajusta cu precizie cuplul de ieșire (până la 120 N.m) și viteza pentru a îndeplini cerințele de putere de la instrumente de precizie la echipamente grele. Combinația dintre inerția motorului de 274-440 kg·cm² și cuplul de vârf de 4,4N.m asigură rezistența la impact a sarcinilor bruște în timp ce răspunde rapid cu inerție scăzută (pornire și oprire <3ms). Consumul de energie fără sarcină al curentului static de 22-30mA evidențiază eficiența ridicată a sistemului electromagnetic.

Sistemul de reducere adoptă o structură de angrenaj planetar metalic cu mai mulți dinți și realizează o funcționare cu zgomot redus prin proiectarea de partajare a sarcinii, asigurând durabilitatea cutiei de viteze în medii dure, cum ar fi praful și umiditatea. Combinația dintre șasiu metalic compact (lungime 24 mm) și densitatea cuplului de 120 N.m îi permite să echilibreze cerințele conflictuale de putere ridicată și integrarea sistemului în scenarii cu spațiu limitat, cum ar fi liniile de producție automate și echipamentele medicale.

Sistemul general de parametri indică standardele duble de fiabilitate industrială și precizie de control dinamic. Este potrivit în special pentru scenariile de servomotor care necesită pornire și oprire rapidă, densitate mare de cuplu și toleranță la mediu, cum ar fi unitățile de putere de bază în articulațiile robotului, plăcile turnante de precizie și alte domenii.

  • 82JX1200K/80ZY125 82mm 120N.m Motor cu angrenaj planetar periat DC cu magnet permanent

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

Reductor planetar OD 82 mm,

Interval de încărcare permis: 120N.m

Motor cu angrenaj planetar PM DC (Material angrenaj inel: metal)

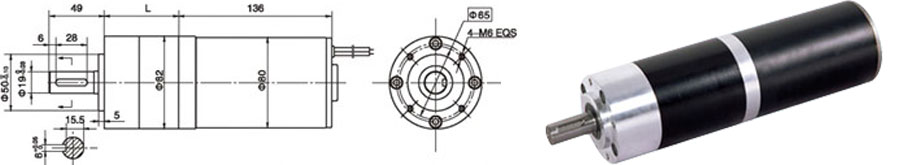

Dimensiuni

Date tehnice motor

Tip

Tensiune nominală VDC

Viteza in gol r/min

Curent fără sarcină mA

Viteza nominala r/min

Cuplul nominal N.m

Putere de ieșire W

Curent nominal mA

Cuplul de blocare mN.m

Curent de blocare A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Date tehnice motorreductor

Configurație 80ZY125-2420 DC Motor (80ZY125-2420 DC Motor)

Raport de reducere

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Numărul trenurilor de viteze

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Lungime (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Viteza in gol r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Viteza nominala r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Cuplul nominal N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Max. sarcina admisibila in timp scurt N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Configurație 80ZY125-2435 Motor DC (80ZY125-2435 Motor DC)

Raport de reducere

4

7

14

19

25

32

50

64

71

90

116

152

195

Numărul trenurilor de viteze

1

1

2

2

2

2

3

3

3

3

3

3

3

Lungime (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Viteza in gol r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Viteza nominala r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Cuplul nominal N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Max. sarcina admisibila in timp scurt N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

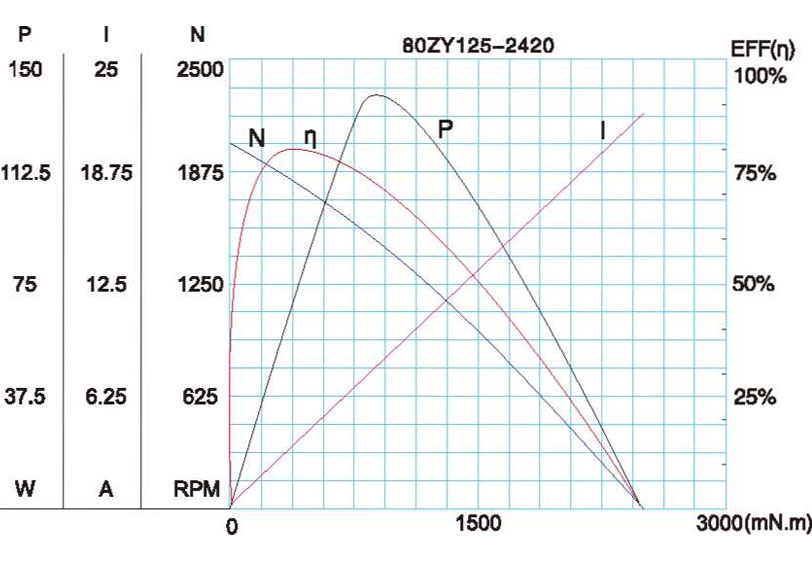

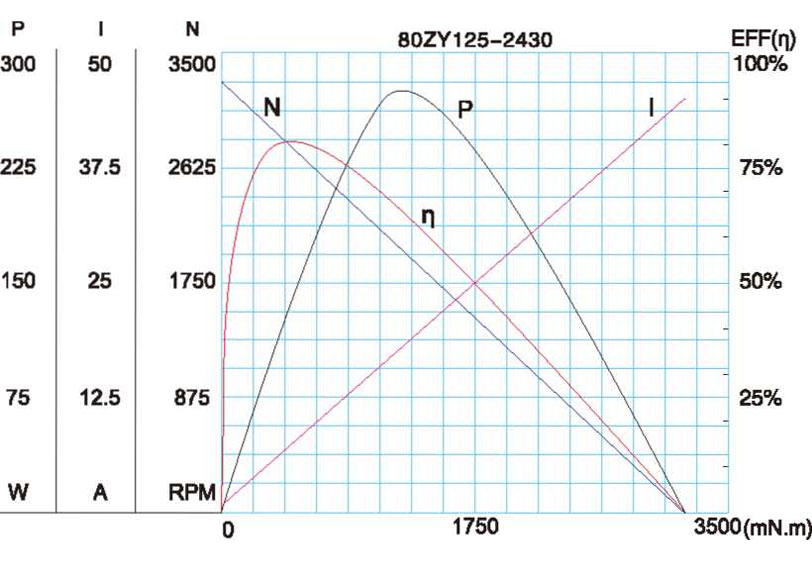

Figura caracteristică motorului

A-34

Parametrii tehnici pot fi modificați fără notificare prealabilă.*
